Hlavní technické specifikace
| Rozsah měření |
0,000 až 14,00 pH |
| Poměr rozlišení |
0,02 PH |
| Přesnost |
±0,1 pH |
| Režim zobrazení |
3½ LCD |
| Režim kalibrace |
Tříbodová kalibrace (automatická identifikace roztoků) |
| Manuální teplotní kompenzace |
0-120 ℃ |
| Odolnost elektrod v tlaku |
0 až 0,5 MPa |
| Vzdálenost měření |
standardní konfigurace 5m (≤40m) |
| Rychlost proudění |
≤3 m/s, |
| Tlak |
≤ 0,4 MPa |
| Výstup |
4-20mA proud nebo Modbus RS485 (volitelně) |
| Řídící výstup |
Maxi. a Mini. (neustále otevřený) kontaktní bod |
| Kapacita kontaktních míst |
3A/AC250V (s odolným zatížením) |
| Napájení |
DC-24V, 0,5A □; (Standardní) DC-12V,0,5A□; (Volitelný) |
| Podmínky prostředí |
Vlhkost: < 85 %/RH; Teplota: 0-50 ℃; |
| Vnější rozměry |
92*76*59mm (V x Š x H) |
| Režim instalace |
Instalace DIN |

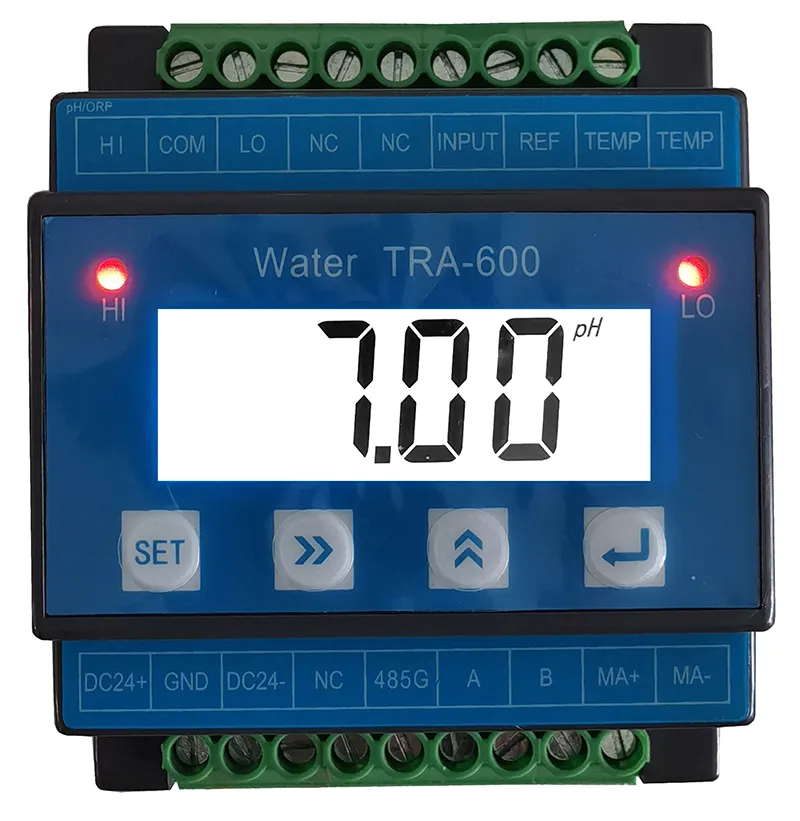

Podrobnosti drátového připojení

Poznámka: Standardní verze je dvouvodičový ruční tepl. kompenzační elektroda
A terminály:
|
Žádný.
|
Terminál
|
Obsah terminálu
|
|
1
|
AHOJ
|
Trvale otevřený výstup alarmu horního limitu
|
|
2
|
COM
|
Společná svorka relé
|
|
3
|
LO
|
Trvale otevřený výstup alarmu dolní meze
|
|
4
|
NC
|
Prázdný
|
|
5
|
NC
|
Prázdný
|
|
6
|
VSTUP
|
Vstup signálu PH elektrody (průhledný drát)
|
|
7
|
REF
|
Zemnící vodič signálu PH elektrody (černý)
|
|
8
|
TEPL
|
Auto Temp. kompenzační měřicí drát
|
|
9
|
TEPL
|
Auto Temp. kompenzační měřicí drát
|
B terminály:
|
Žádný.
|
Terminál
|
Obsah terminálu
|
|
1
|
DC 24+
|
Příkon +
|
|
2
|
GND
|
Zařízení Zemnící vodič
|
|
3
|
DC 24-
|
Příkon -
|
|
4
|
NC
|
Prázdný
|
|
5
|
485G
|
Signál RS 485 Zemnící vodič
|
|
6
|
A
|
Signál RS485 A
|
|
7
|
B
|
Signál RS485 B
|
|
8
|
MA+
|
4-20mA výstup proudového signálu +
|
|
9
|
MA-
|
Výstupní proudový signál 4-20mA -
|
Provoz Přístroje
4.1 Funkce softkláves
|
Soft klávesa
|
Funkce klíče
|
Popis funkce
|
|

|
Tlačítko Menu
|
V části Stav měření zadejte nebo opusťte související parametr „nabídka nastavení“
|
|

|
Pravá klávesa Shift
|
Pravý Shift pro výběr číslice parametru(Bliká číslo, když je vybráno); Shift pro procházení nabídky.
|
|

|
Přidat klávesu Shift
|
Změňte digitální hodnotu vybraného parametru a posun parametru
|
|

|
Potvrdit klíč
|
Potvrďte pro výběr a vstup do Menu a uložení parametrů, zkontrolujte hodnotu teploty.
|
4.2. Obsluha přístroje
V hlavním rozhraní stiskněte"
”klíč k rozhraní nabídky, podrobný popis je následující:
|
Žádný.
|
Menu
|
Obsah menu
|
|
1
|
Un-T
|
Měřicí jednotka: posun pH/mV na displej
|
|
2
|
T-C
|
Rozhraní kompenzace teploty: HT-- (manuální) 、PT--(PT1000)、 NTC-(NTC10K)
|
|
3
|
HC--
|
Uzavírací hodnota horního limitu relé
|
|
4
|
HO--
|
Otevřená hodnota horního limitu relé
|
|
5
|
LC--
|
Hodnota uzavření dolního limitu relé
|
|
6
|
LO--
|
Dolní mez relé otevřená hodnota
|
|
7
|
DE--
|
zpoždění x druhý alarm
|
|
8
|
4-A
|
4mA odpovídající hodnota PH
|
|
9
|
20-A
|
20mA odpovídající hodnotě PH
|
|
10
|
PŘIDAT-
|
Adresa RS-4854, výchozí hodnota 002
|
|
11
|
BAUD
|
Rychlost RS-4854 Baud, výchozí hodnota 9600
|
|
12
|
CAL-
|
Nabídka kalibrace PH (4.0/6.86/9.18)
|
|
13
|
FAC-
|
Menu továrního nastavení
|
Poznámka: Po nastavení možnosti musíte stisknout tlačítko pro uložení dat.
Kalibrace Přístrojů
Kalibrace probíhá formou tříbodové kalibrace. Funkce ochrany automatické kalibrace pracuje v procesu kalibrace, neplatná kalibrace se neprovádí.
Před zahájením kalibrace se ujistěte, že jste smíchali tři druhy tlumivých roztoků, jejichž hodnoty PH jsou 4,00, 6,86 a 9,18 podle příslušných požadavků. Před zahájením kalibrace musí být elektrody ponořeny a aktivovány v čisté vodě nebo měřeném roztoku po dobu 5 minut.
Metody kalibrace jsou následující: když je ve stavu měření,
Stiskněte tlačítko
dokud se na přístroji nezobrazí „CAL“ a přístroj nepřejde do stavu kalibrace.
Stiskněte tlačítko
a přístroj zobrazí „4.00“. Vložte vyčištěné elektrody do 4,00 namíchaného pufrového roztoku, stiskněte tlačítko
, ovladač zobrazí aktuální pufrovací roztok odpovídající hodnotě PH, když je hodnota PH stabilní, a počkejte 3 až 5 minut, stiskněte tlačítko
uložit.
Ovladač zobrazí „6.86“, po vyčištění PH elektrod čistou vodou vložte vyčištěné elektrody do 6,86 složeného pufrového roztoku, stiskněte tlačítko
, regulátor zobrazí aktuální pufrovací roztok odpovídající hodnotě PH ......, do 9.18 kalibrace skončí a zobrazí OK .
Pokud se během kalibrace na ovladači zobrazí „ERR“, což indikuje selhání kalibrace, je třeba provést kalibraci znovu, pokud se kalibrace nezdaří vícekrát, vyměňte prosím PH elektrodu nebo kontaktujte dodavatele.

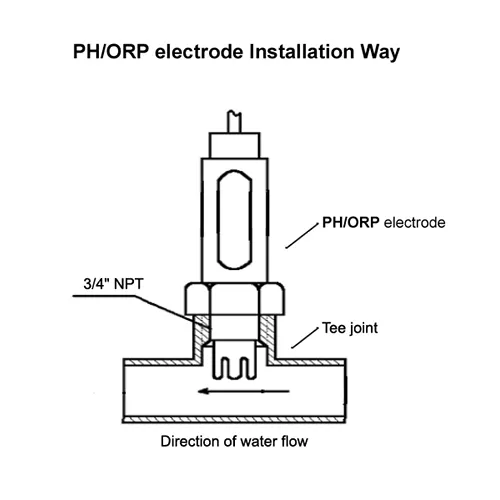

Instalace měřicích elektrod

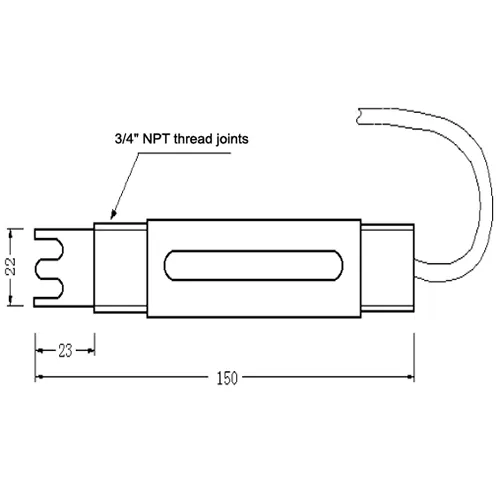

Měřicí elektrody jsou složené elektrody s plastovými pouzdry a 3/4"NPT závitovými spoji, instalujte prosím přesně podle následujících schémat:
Závitové spoje 3/4"NPT.
Body pro pozornost:
1) Elektrody musí být instalovány tam, kde je rychlost proudění stálá a vzduchové bubliny se zřídka shromažďují nebo vzlínají, což může vést k nepřesnosti.
2) Elektroda musí být ponořena hluboko do tekoucí vody.
3) Kabel sbírající signály PH, který je formou signálů se slabým potenciálem, musí být zapojen samostatně a nesmí sdílet ochrannou trubku s napájecími vodiči a řídicími vodiči, aby se zabránilo rušení.
Údržba měřicích elektrod:
1) Neumísťujte elektrody do suchého vzduchu. Když elektrody nepoužíváte, očistěte je vodou a poté je vložte zpět do pouzdra obsahujícího kapalinu s 1 mol KCL, nebo vložte elektrody do nádoby s 1 mol KCL.
2) Elektrody je třeba pravidelně čistit. Pokud dojde ke kontaktu se skleněnými baňkami elektrod a polytetrafluoretylenu (PTFE) a jejich znečištění, očistěte je následujícími prostředky:
① použijte povrchově aktivní činidlo k odstranění mastnoty nebo mastných věcí.
② Použijte 10% roztok kyseliny chlorovodíkové, abyste se zbavili vápenatých sraženin nebo hydroxidů kovů.
③ použijte 10% roztok kyseliny chlorovodíkové, abyste se zbavili sulfidických sraženin. Použijte směs 10% roztoku kyseliny chlorovodíkové a pepsinů, abyste se zbavili proteinových lepidel.
Údržba Nástroje
1) Měřící elektrody jsou přesné součásti a nesmějí být vynášeny z měřící místnosti, pokud to není nutné. PH elektrodu je nutné pravidelně čistit.
2) Měřicí kabely jsou speciální kabely, které nelze nahrazovat jinými typy kabelů. Nekvalifikované kabely mohou způsobit velké chyby.
3) Pokud jsou měřicí elektrody poškozené nebo ztrácejí účinnost, zakupte je a vyměňte je za stejný typ složených elektrod a zkalibrujte je {0><}0{>podle páté kapitoly tohoto návodu.
4) Přístroj se skládá z přesných integrovaných obvodů a elektronických součástek, a proto musí být chráněn před vlhkostí.
Nástroj jako celá sada
| PH vysílač |
1ks |
| PH senzor |
1ks |
| Upevňovací svorka |
1 pár |
| Návod k obsluze |
1 kopie |
