ویژگی های اصلی و کاربرد
سیستم کنترل اسمز معکوس صفحه نمایش رنگی لمسی ROS-8100 یک سیستم کنترل چند منظوره با ترکیبی از صفحه نمایش لمسی مقاومتی چهار سیمه با کنترل فرآیند اسمز معکوس و مانیتور رسانایی آنلاین است، که عمدتا برای کنترل سیستم و نظارت بر کیفیت آب و کنترل سیستم اسمز معکوس استفاده می شود.
این ابزار از صفحه نمایش لمسی 7 اینچی (نسخه استاندارد) یا 10 اینچی (نسخه اختیاری) و وضوح 800*480 برای تحقق تعامل اطلاعات انسان و رایانه با جلوه های نمایشگر غنی و پویا استفاده می کند.
مدار اکتساب فرستنده کنترل و هدایت PLC؛
اتخاذ جدیدترین سیستم پردازش کامپیوتری MCU با سرعت بالا در ایالات متحده، کنترل بلادرنگ ورودی IO خارجی و خروجی رله، طراحی پروژه بر پایداری بالای سیستم، قابلیت اطمینان بالا، ضد تداخل، ویژگی های عملیات دیجیتال کامل تمرکز دارد.
محتوای نمایشی رابط:
رابط نظارت بر ارزش رسانایی، نظارت بر سیگنال ورودی سیستم، نمایش وضعیت خروجی، نمودار فرآیند پویا سیستم، رابط کنترل دستی، رابط تنظیمات کاربر و غیره. وضعیت فرآیند سیستم را در زمان واقعی دنبال کنید، که باعث می شود اپراتور بتواند به راحتی کل سیستم را به طور کامل کنترل کند.
این ساز در دو نسخه موجود است:
سیستم کنترل RO تک مرحله ای و سیستم کنترل RO دو مرحله ای.
کنترل کننده اسمز معکوس می تواند هدایت آب منبع، آب تولید مرحله اول، آب تولید آب مرحله دوم را به طور همزمان کنترل کند.
کنترل کننده اسمز معکوس مدیریت سیستم خودکار را انجام می دهد، به طوری که کل سیستم کنترل کامل اتوماتیک و نظارت بدون سرنشین را انجام می دهد و برای دیدار با تجهیزات آب خالص و واحدهای اسمز معکوس نمک زدایی آب دریا در صنایع مختلف سازگار است.
شاخص فنی اصلی
(برای سیستم اسمز معکوس تک مرحله ای:)
① نقطه جمع آوری سیگنال ورودی:
سطح آب مخزن آب منبع، برای بررسی با یا بدون آب است.
حفاظت پمپ فشار پایین
حفاظت پمپ فشار بالا
سوئیچ فشار پایین (قبل از پمپ فشار قوی)
سوئیچ فشار بالا (بعد از پمپ فشار بالا)
سطح پایین مخزن آب خالص
سطح بالای مخزن آب خالص
ارتباط سوئیچ پیش درمان؛ (آماده به کار سیستم هنگام کار قبل از درمان)
توجه:
سطح بالا و پایین مخزن آب خالص، مانند سوئیچ قبض اردک نیاز به نصب دو سوئیچ، دو سوئیچ به طور مستقیم به پایان سطح مایع بالا و پایین متصل است. در صورت استفاده از سوئیچ شناور، دو سیم سطح مایع بالا و پایین به هم متصل می شوند.
② نقطه کنترل خروجی:
پمپ آب منبع
پمپ فشار قوی
پمپ دوز
شیر ورودی
شیر خروجی
شیر فلاش
شیر تخلیه بیش از حد آب تولیدی
هدایت
رله هشدار (قابلیت اتصال با آلارم صوتی و تصویری)
توجه: شیر برقی به منبع تغذیه 220 ولت AC نیاز دارد
③ اندازه گیری هدایت
هدایت آب منبع: 0 ~ 5000μS/cm.
رسانایی آب تولید RO: 0 تا 200μS/cm.
اندازه گیری دما: 0-60 ℃
سنسور رسانایی: 1.0cm-1، طول کابل 4.5m
④ سایر پارامترها
منبع تغذیه:
ورودی کنترل: AC 220V/2A
ظرفیت بار اتصال خروجی رله: خروجی غیرفعال
دقت: 1.5 سطح
فشار کاری رسانایی: 0 تا 0.5 مگاپاسکال.
جبران دما: جبران دما بر اساس 25 درجه سانتیگراد محاسبه می شود
ابعاد طرح صفحه نمایش 7 اینچی:
200.4 × 146.5 × 34 میلیمتر (عرض × H x D)
اندازه سوراخ صفحه نمایش 7 اینچی: 192 x 138 میلی متر (عرض x ارتفاع)
ابعاد طرح صفحه 10 اینچی:
271×213×36.4 میلیمتر (عرض × H x D)
اندازه سوراخ صفحه نمایش 10 اینچی: 260 x 202 میلی متر (عرض x ارتفاع)
نصب: پانل نصب شده
ابعاد طرح کنترل کننده:
140 میلیمتر × 80 میلیمتر × 62 میلیمتر (Wx H x D)
روش نصب کنترلر: راهنما نصب شده است

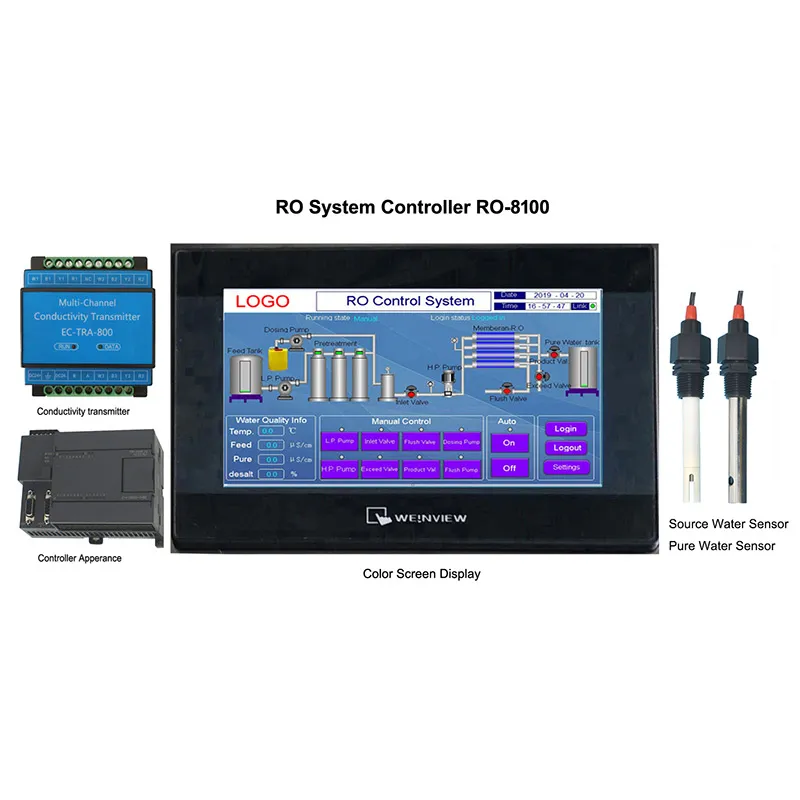

پنل جلو

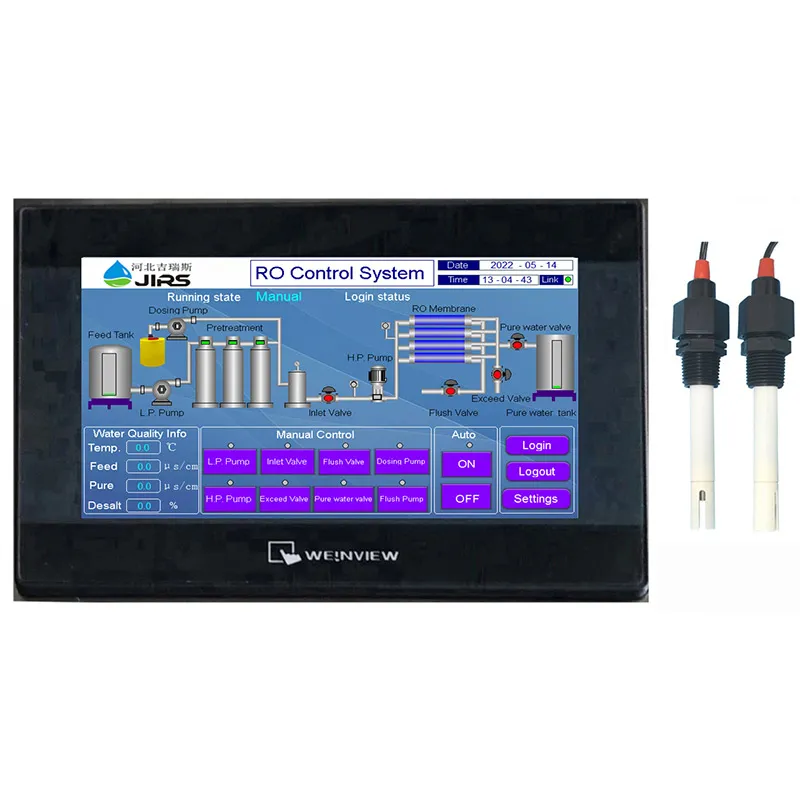

ظاهر صفحه نمایش لمسی رنگی
|

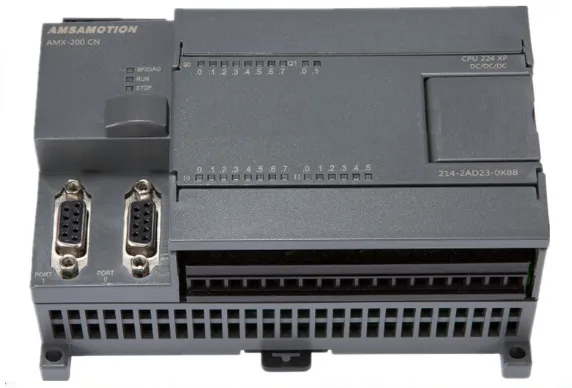

ظاهر کنترل کننده
|

فرستنده رسانایی
|

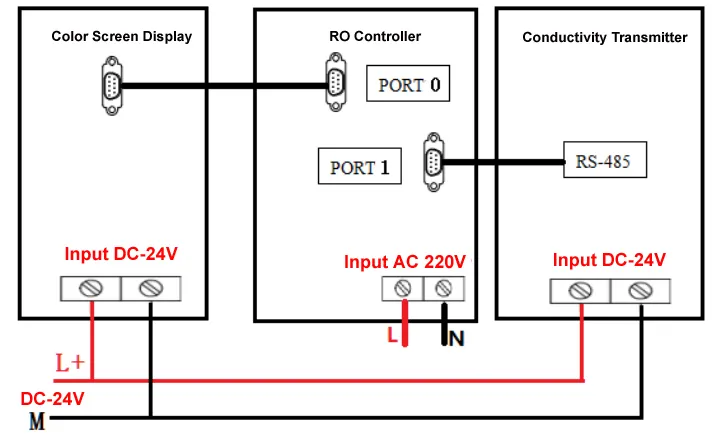

نمودار اتصال میزبان سیستم
1. نمودار اتصال صفحه نمایش رنگی لمسی، کنترل کننده اسمز معکوس و فرستنده رسانایی.

توجه: یک منبع تغذیه سوئیچینگ جداگانه، DC 24V/2A، برای تغذیه صفحه نمایش رنگی و فرستنده رسانایی مورد نیاز است.

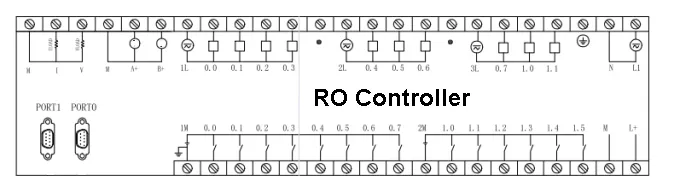

2، توضیحات دقیق کنترلر RO:

(1) خروجی کنترل رله:
همه پورت های خروجی خروجی رله 220 ولت هستند، جریان بار 2 آمپر است، شیر برقی به منبع تغذیه 220 ولت نیاز دارد.
|
خیر
|
نام
|
توضیحات مفصل
|
|
1
|
Q-0.0
|
پمپ فشار پایین
|
|
2
|
Q-0.1
|
شیر ورودی - 1
|
|
3
|
Q-0.2
|
پمپ فشار بالا - 1
|
|
4
|
Q-0.3
|
شیر فلاش
|
|
5
|
Q-0.4
|
شیر خروجی
|
|
6
|
Q-0.5
|
دریچه بیش از حد
|
|
7
|
Q-0.6
|
پمپ دوز
|
|
8
|
Q-0.7
|
پمپ فلاش
|
|
9
|
Q-1.0
|
چراغ هشدار خطا
|
(2) ورودی سیگنال تشخیص
|
خیر
|
نام
|
توضیحات مفصل
|
|
1
|
I-0.0
|
سوئیچ سطح مخزن منبع، تماس معمولی باز،
بدون آب قطع شده، وقتی آب هست وصل کنید.
|
|
2
|
I-0.1
|
حفاظت پمپ فشار کم، تماس معمولی باز،
به طور معمول باز، در صورت بارگذاری بیش از حد بسته می شود
|
|
3
|
I-0.2
|
حفاظت پمپ فشار بالا، تماس معمولی باز،
به طور معمول باز، در صورت بارگذاری بیش از حد بسته می شود
|
|
4
|
I-0.3
|
سوئیچ ولتاژ پایین، تماس معمولی باز،
هنگامی که فشار کمتر از مقدار تنظیم شده است باز کنید،
زمانی بسته می شود که فشار بیشتر از مقدار تنظیم شده باشد
|
|
5
|
I-0.4
|
سوئیچ ولتاژ بالا، تماس معمولی باز،
هنگامی که فشار کمتر از مقدار تنظیم شده است باز کنید،
زمانی بسته می شود که فشار بیشتر از مقدار تنظیم شده باشد
|
|
6
|
I-0.5
|
مخزن آب خالص سطح مایع میانی، تماس معمولی باز،
بدون آب قطع شده، وقتی آب هست وصل کنید.
|
|
7
|
I-0.6
|
مخزن آب خالص سطح مایع بالا، تماس معمولی باز،
بدون آب قطع شده، وقتی آب هست وصل کنید.
|
|
8
|
I-0.7
|
سیگنال قبل از درمان، تماس معمولی باز،
تماس معمولی باز است، در طول شستشوی قبل از درمان بسته می شود
(متصل به شیر فلاش خودکار پیش تصفیه)
|
|
9
|
I-1.0
|
سوئیچ توقف اضطراری، تماس معمولی باز،
به طور معمول باز، در هنگام توقف اضطراری بسته می شود
|
(3)PORT 0: رابط ارتباطی PLC و صفحه نمایش رنگی لمسی (4)PORT1: رابط ارتباطی PLC و فرستنده رسانایی
منبع تغذیه (5) AC-220 ولت: L1, N
خروجی (6) DC24V :L+、M
توجه:
به دلیل استفاده از رلههای کوچک (0.5A/220V,0.5A/24V DC) در کنترلر، رلههای میانی یا کنتاکتورها باید هنگام راندن بارهای القایی بزرگ مورد استفاده قرار گیرند و نمیتوانند مستقیماً رانده شوند.

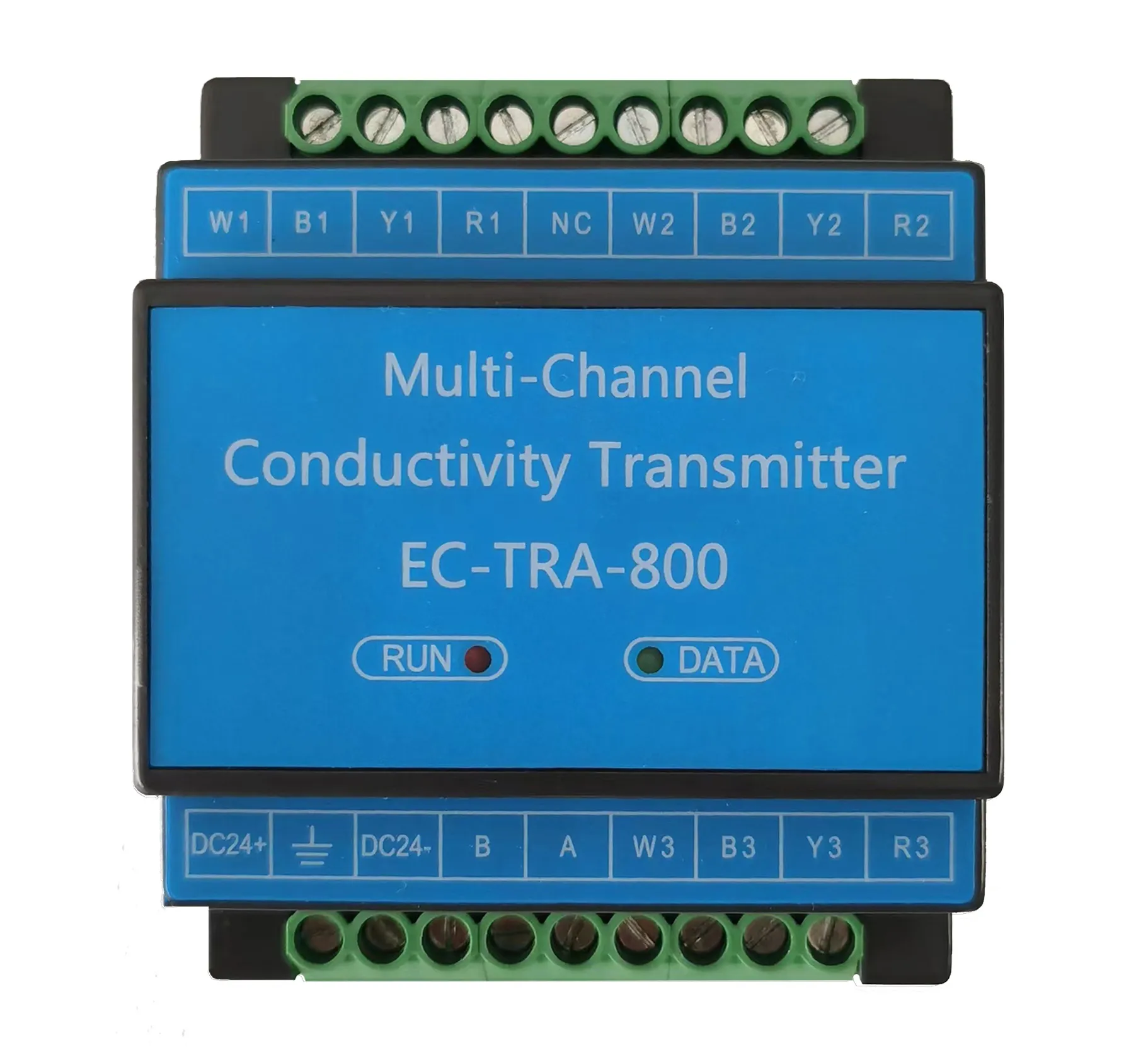

3، توضیحات ترمینال فرستنده:
پایانه های A:
|
خیر
|
نام
|
توضیحات مفصل
|
|
1
|
W1
|
منبع آب رسانایی سیم سفید
|
|
2
|
B1
|
منبع رسانایی آب سیم مشکی
|
|
3
|
Y1
|
منبع رسانایی آب سیم زرد
|
|
4
|
R1
|
منبع رسانایی آب سیم قرمز
|
|
5
|
NC
|
خالی
|
|
6
|
W2
|
1خیابان سیم سفید رسانایی آب تولید شده در مرحله
|
|
7
|
B2
|
1خیابان سیم مشکی رسانایی آب تولید شده در مرحله
|
|
8
|
Y2
|
1خیابان سیم زرد رسانایی آب تولید شده در مرحله
|
|
9
|
R2
|
1خیابان مرحله رسانایی آب تولید شده سیم قرمز
|
ترمینال های B:
|
خیر
|
نام
|
توضیحات مفصل
|
|
1
|
DC 24 ولت +
|
منبع تغذیه مثبت
|
|
2
|
GND
|
سیم زمین
|
|
3
|
DC 24 ولت -
|
منبع تغذیه منفی
|
|
4
|
485B
|
RS-485 B ترمینال
|
|
5
|
485A
|
RS-485 A ترمینال
|
|
6
|
W3
|
NC
|
|
7
|
B3
|
NC
|
|
8
|
Y3
|
NC
|
|
9
|
R3
|
NC
|

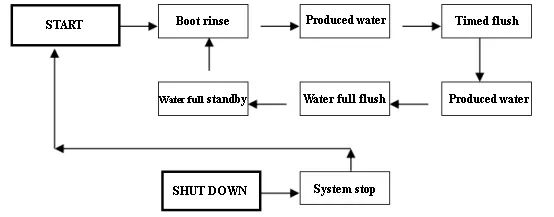

فرآیند سیستم RO تک مرحله ای

رابط عملیاتی سیستم

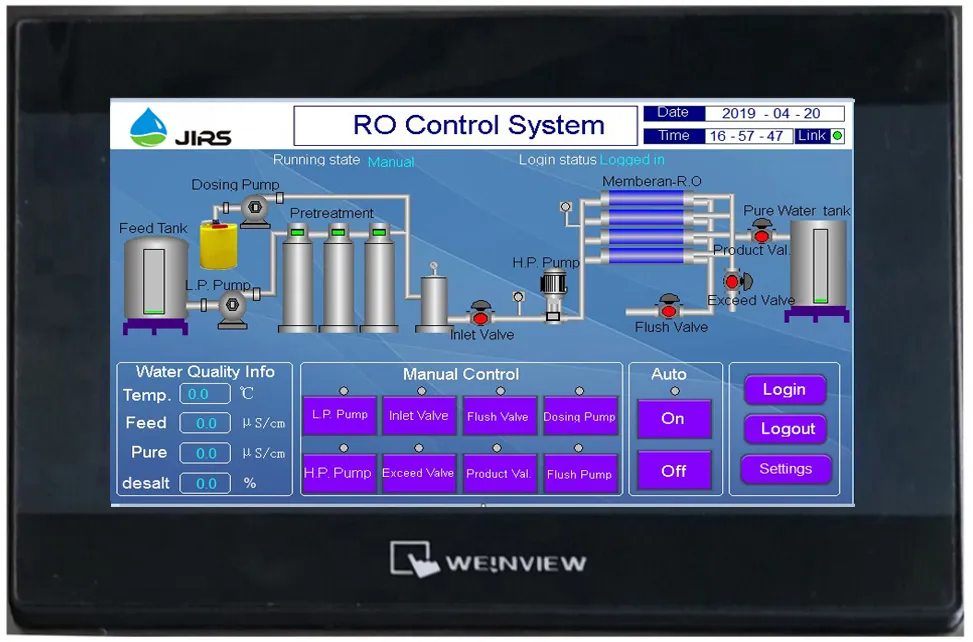

1، سیم ها را به درستی نصب و وصل کنید و هر قسمت را به هم وصل کنید، مطمئن شوید که اتصال سیم ورودی برق درست است، سپس برق را روشن کنید، دستگاه صدای افت می دهد، پس از 5 ثانیه، صفحه دستگاه به طور مستقیم وارد رابط کنترل سیستم می شود، همانطور که در نمودار 1 نشان داده شده است.

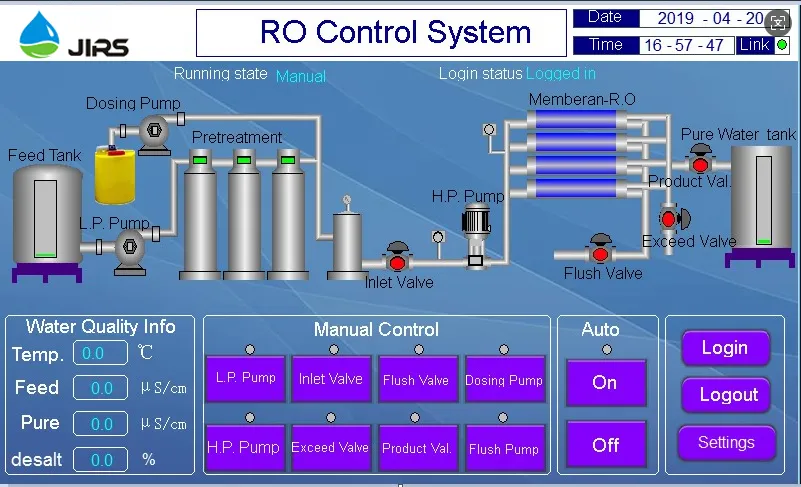

نمودار 1 رابط کنترل سیستم
شرح رابط کنترل سیستم
|
خیر
|
نام
|
توضیحات مفصل
|
|
1
|
وضعیت در حال اجرا
|
خودکار، دستی، تولید آب، آماده به کار، فلاشینگ و غیره
|
|
2
|
وضعیت ورود
|
ورود به سیستم، خروج
|
|
3
|
وضعیت هشدار
|
وضعیت هشدار فعلی سیستم صفحه نمایش پیمایش: سطح آب پایین مخزن آب ترش، رسانایی بیش از حد و غیره.
|
|
4
|
نمودار جریان سیستم
|
وضعیت کارکرد دستگاه را از طریق پنل LED وضعیت نمایشگر قرمز یا سبز نشان دهید
|
|
5
|
اطلاعات کیفیت آب
|
دما، هدایت آب خام، هدایت آب خالص، مقدار نرخ نمکزدایی
|
|
6
|
کنترل دستی
|
عملیات دستی (اختیاری):
پمپ فشار پایین، شیر ورودی، شیر فلاش، پمپ دوز، پمپ فشار بالا، شیر بیش از حد، شیر آب خالص
|
|
7
|
شروع خودکار
|
عملکرد خودکار "شروع / خاموش کردن".
|
|
8
|
وارد شده است
|
سیستم کنترل ورود هویت کاربر را انتخاب کنید
|
|
9
|
خروج از سیستم
|
سیستم کنترل خروج
|
|
10
|
تنظیم
|
تنظیمات پارامتر سیستم را کنترل کنید
|
توجه: سبز روشن وضعیت نمایش وضعیت انتخاب شده را نشان می دهد.
- کنترل کننده سیستم در حالت آماده به کار است. لطفا قبل از کار با کنترلر وارد شوید. کلیک کردن وارد شویدهمانطور که در تصویر نشان داده شده است، کادر گفتگوی ورود را نشان می دهد نمودار 2;
-

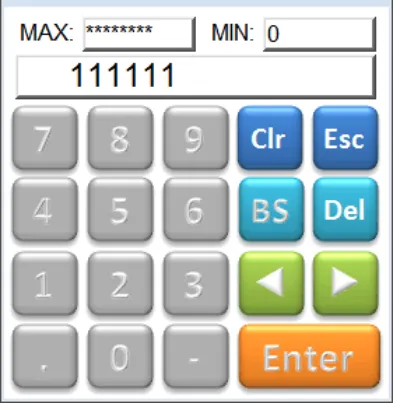

نمودار 2 رابط ورود به سیستم
شناسه "کاربر" را انتخاب کنید، رمز عبور "111111" را وارد کنید تا با موفقیت وارد شوید، می توانید کنترلر را کار کنید.

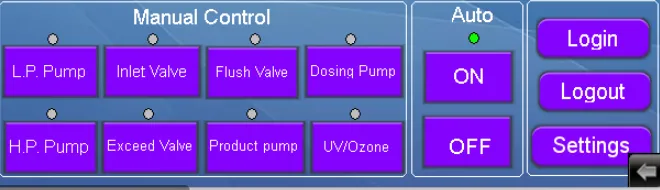

3، پس از ورود به سیستم، سیستم در حالت خاموش است، سیستم به طور پیش فرض روی حالت دستی قرار می گیرد. هنگامی که سیستم در حالت خاموش است، سوئیچ های دستگاه زیر (نشان داده شده در نمودار 3) می توانند عملیات مستقل دستی را انجام دهند. هنگامی که "Auto" روشن است، سیستم به طور خودکار شروع به کار می کند و دستگاه عملکرد دستی نامعتبر است.

نمودار 3 رابط کنترل دستی
5، گوشه سمت راست بالای رابط ساعت و تاریخ سیستم است. پارامتر در کارخانه به درستی تنظیم شده است و کاربر نیازی به تنظیم آن ندارد، همانطور که در نمودار 4 زیر نشان داده شده است.

نمودار 4 رابط زمان و تاریخ سیستم

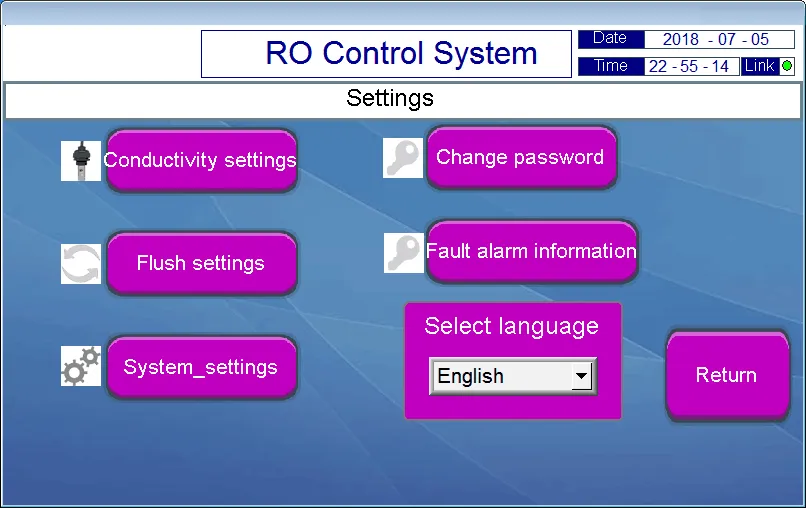

6، رابط تنظیمات پارامتر، نمایش سیستم:

نمودار 5 رابط تنظیمات پارامتر
توضیحات رابط تنظیمات پارامتر:
|
خیر
|
نام
|
توضیحات مفصل
|
|
1
|
تنظیمات رسانایی
|
نمایش مقادیر هدایت، مقادیر بیش از حد استاندارد رسانایی و تنظیمات ثابت الکترود، همانطور که در نمودار 6 و 7 نشان داده شده است.
|
|
2
|
تنظیمات فلاش
|
فلاشینگ راه اندازی، فلاشینگ کامل، فلاشینگ زمان بندی شده، تنظیم زمان فلاشینگ با فاصله، همانطور که در نمودار 8 نشان داده شده است.
|
|
3
|
تنظیمات سیستم
|
زمان کارکرد سیستم، تنظیم وضعیت پمپ فشار بالا در هنگام پیش تصفیه و شستشو، شروع پمپ فشار بالا، تنظیم تاخیر دریچه خروجی و حفاظت کم فشار، همانطور که در نمودار 9 نشان داده شده است.
|
|
4
|
رمز عبور را تغییر دهید
|
تنظیمات اصلاح رمز عبور، همانطور که در نمودار 10 نشان داده شده است.
|
|
5
|
اطلاعات هشدار خطا
|
جستجوی اطلاعات هشدار خطا که در طول عملیات سیستم رخ می دهد، همانطور که در نمودار 10 نشان داده شده است
|
|
6
|
زبان را انتخاب کنید
|
چینی، انگلیسی، فارسی
|
|
7
|
بازگشت
|
به رابط کنترل سیستم برگردید
|
7، رابط تنظیمات رسانایی:

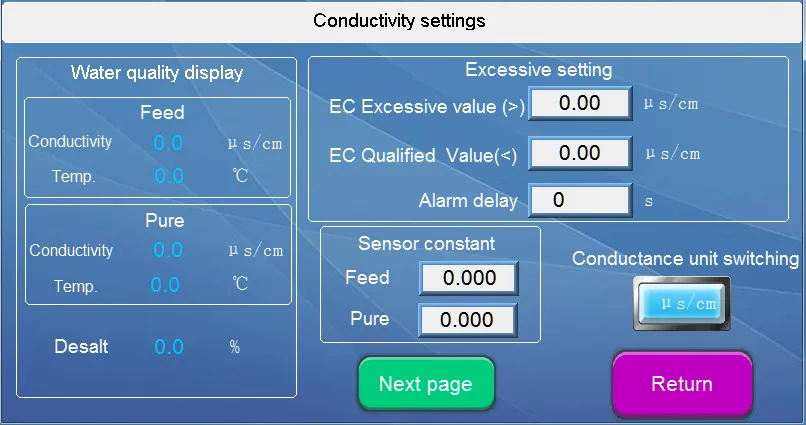

نمودار 6 رابط تنظیم رسانایی

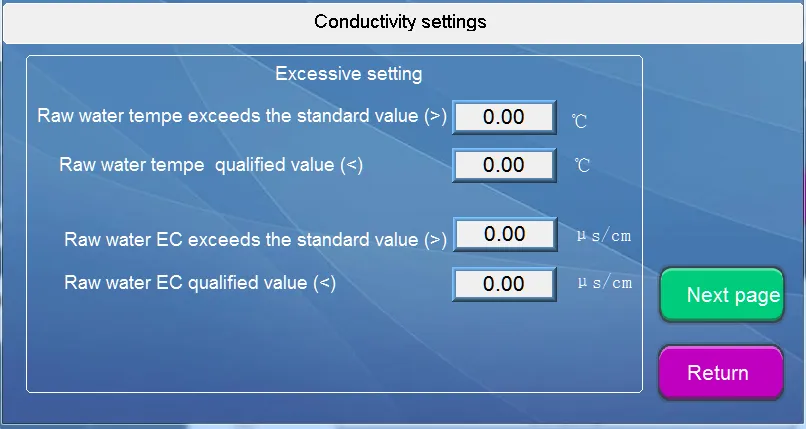

نمودار 7 رابط تنظیم رسانایی

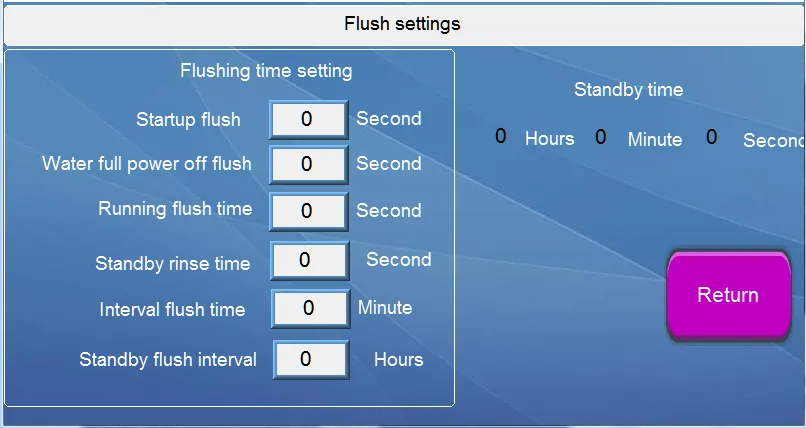

8، رابط تنظیمات فلاشینگ:

نمودار 8 رابط تنظیمات فلاشینگ

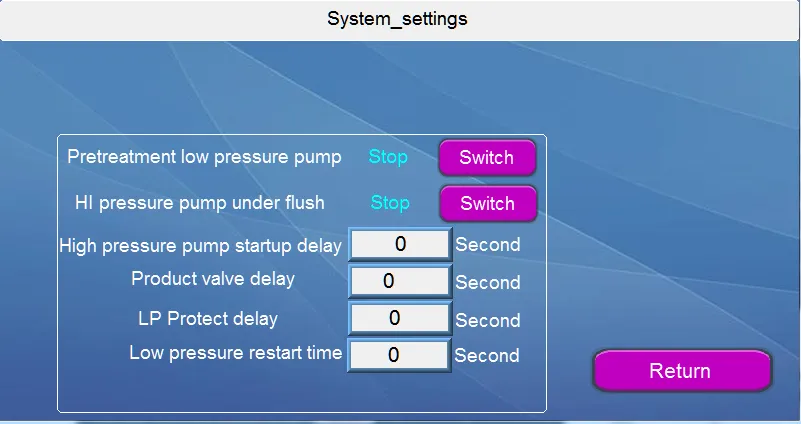

9، رابط تنظیمات سیستم

نمودار 9 رابط تنظیمات سیستم

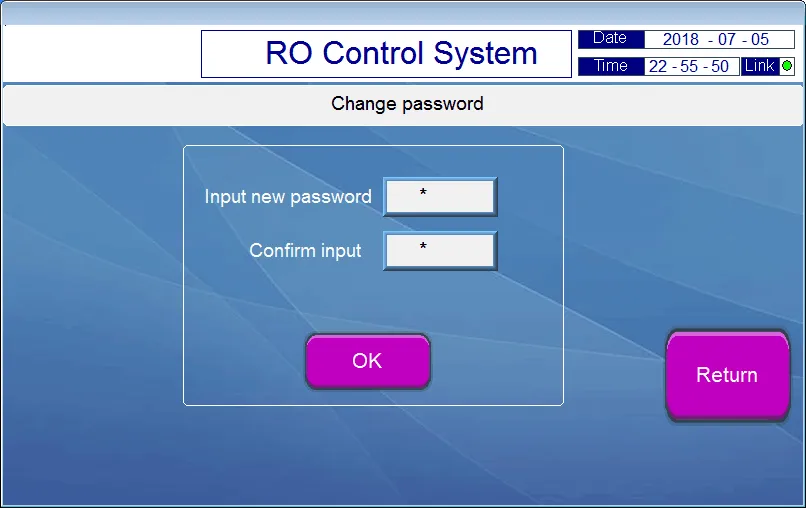

10، تغییر رابط رمز عبور:

نمودار 10 رابط کاربری رمز عبور را تغییر دهید

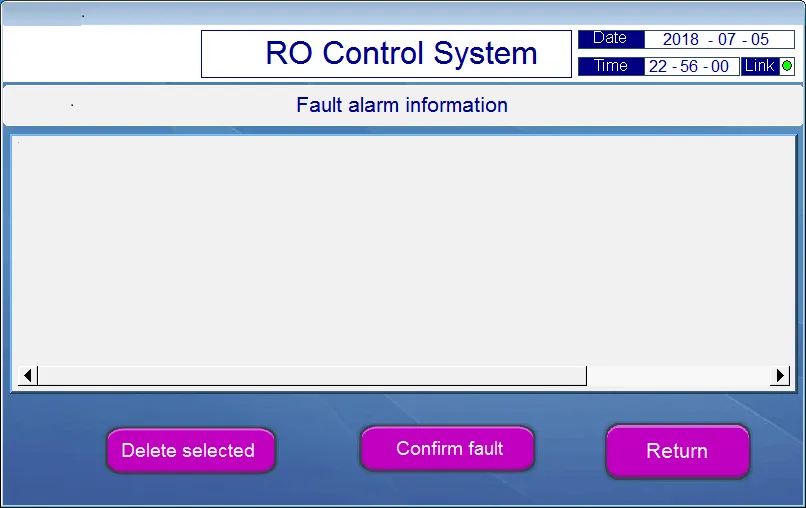

10، رابط اطلاعات هشدار خطا:

نمودار 10 رابط اطلاعات هشدار خطا

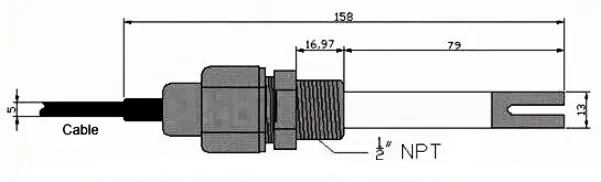

نصب سنسورها

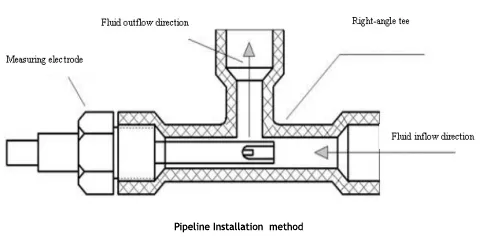

برای اطمینان از نتیجه اندازه گیری واقعی، باید از اعوجاج داده های ناشی از حباب هوا یا آب مرده در سلول رسانایی اجتناب شود. نصب باید دقیقاً طبق نقشه زیر انجام شود:
|

ظاهر سنسور
|
 |
یادداشت ها:
(1) سنسور باید در محل پایین تری در لوله نصب شود که سرعت جریان ثابت است و به ندرت حباب های هوا ایجاد می شود.
(2) مهم نیست که سلول هدایت به صورت افقی یا عمودی نصب شده باشد، باید عمیقاً در آب متحرک وارد شود.
(3) سیگنال هدایت سیگنال الکترونیکی ضعیف است و کابل جمع آوری باید به طور جداگانه نصب شود. آنها نباید به همان گروه اتصال کابل یا برد ترمینال با خط برق متصل شوند.
(4) هنگامی که کابل اندازه گیری نیاز به طولانی شدن دارد، توصیه می شود از کابل ارائه شده توسط سازنده اصلی استفاده کنید، هنگامی که مسافت بیشتری درگیر است، طول کابل (<30 متر) باید قبل از تحویل توافق شود و اگر طول آن بیش از 30 متر است، باید از یک فرستنده استفاده شود.
مشکل تیراندازی
|
مشکل
|
مشکل در تیراندازی
|
|
صفحه لمسی نمایش داده نمی شود یا نشان نمی دهد لامپ روشن نمی شود
|
برای بررسی منبع تغذیه 24 ولت DC طبیعی است و همچنین ترانسفورماتور برق نرمال است؟
|
|
هشدار بیش از حد رسانایی
|
① مقدار اندازه گیری فعلی > مقدار تنظیم زنگ هشدار
② اتصال سنسور اشتباه است
|
|
انحراف بزرگ ارزش اندازه گیری هدایت
|
① اتصال سنسور اشتباه است، بررسی کنید اندازه گیری دما درست است؟
② آسیب الکترود رسانایی
③ ثابت الکترود اشتباه را تنظیم کنید،
④ زمینه با مبدل فرکانس یا دیگر رابط قدرت، می تواند تست منبع تغذیه را جدا کند.
|
|
فشار کم، فشار بالا، سطح آب، هشدار آب فاضلاب
|
مشکل ورودی سیگنال، پایانه های ورودی سیگنال کنترل کننده اتصال کوتاه برای بررسی.
|
|
در پیش درمان
|
سیگنال های قبل از درمان متصل هستند
|
|
خطای ارتباطی
|
برای بررسی ارتباط بین کنترلر و صفحه لمسی سیم شل یا شکستگی.
|
|
مشکلات دیگر
|
لطفا با کارخانه یا توزیع کننده تماس بگیرید
|
ست کامل ابزار
|
صفحه نمایش
|
1 عدد
|
|
کنترل کننده
|
1 عدد
|
|
نمودار سیم کشی برق
|
1 عدد
|
|
فرستنده EC/رسانایی
|
1 عدد
|
|
سنسورهای رسانایی
|
2 عدد x 1.0cm-1
|
|
دستی
|
1 عدد
|
