คุณสมบัติหลัก
- * หน้าจอ LCD ขนาดใหญ่ เมนูภาษาอังกฤษ (สลับระหว่างกัน)
- * การแสดงพารามิเตอร์หลายตัวพร้อมกัน: ค่าคลอรีนตกค้าง อุณหภูมิ กระแสเอาต์พุต ฯลฯ จะแสดงพร้อมกัน ซึ่งใช้งานง่ายและอ่านง่าย และมีพรอมต์เกินขีดจำกัด
- * สามารถรีเซ็ตเป็นค่าจากโรงงานได้
- * ฟังก์ชั่นชดเชยอุณหภูมิปรับอัตโนมัติและด้วยตนเอง
- * ฟังก์ชั่นการสื่อสาร: อินเทอร์เฟซการสื่อสาร RS-485 (เป็นทางเลือก โปรโตคอล MODBUS เข้ากันได้บางส่วน) เอาต์พุตกระแส 4-20mA สามารถตั้งค่าได้โดยพลการ
- * การแยกโฟโตอิเล็กทริค 4-20mA กระแสไฟขาออก
- * สามารถตั้งค่าจำนวนฮิสเทรีซิสได้ตามต้องการเพื่อหลีกเลี่ยงการสลับรีเลย์สวิตชิ่งบ่อยครั้ง
- * ฟังก์ชั่น Watchdog: ตรวจสอบให้แน่ใจว่ามิเตอร์ไม่ผิดพลาด
- * การปิดเครื่องช่วยปกป้อง> 10 ปี
ตัวชี้วัดทางเทคนิค
- * ช่วงการวัด: คลอรีนตกค้าง: 0-20.00 มก./ลิตร(ppm) อุณหภูมิ: 0 ~ 60°C
- * ความละเอียด: 0.01 มก./ลิตร, 0.1°C
- * ความแม่นยำ: ดีกว่า ±1% หรือ ±0.01 มก./ลิตร ±0.5°C
- * การชดเชยอุณหภูมิแบบแมนนวล/อัตโนมัติ (0~60°C)
- * อินเทอร์เฟซการควบคุม: หน้าสัมผัสรีเลย์เปิด/ปิดสองชุด ซึ่งแบ่งออกเป็นสัญญาณเตือนจุดสูงและจุดต่ำ รีเลย์กลุ่มที่สาม: ฟังก์ชั่นการควบคุมการทำความสะอาดอัตโนมัติเอาต์พุตแบบอะนาล็อก
- * เอาต์พุตสัญญาณแยก: การป้องกันการแยกออปโตคัปเปลอร์ 4 ~ 20mA เอาต์พุตสัญญาณ
- * รีเลย์: ฮิสเทรีซีสของรีเลย์ถูกตั้งค่าโดยพลการ และโหลดรีเลย์คือ 3A 220VAC/24VDC
- * สภาพการทำงาน: อุณหภูมิแวดล้อมคือ 0 ~ 60°C ความชื้นสัมพัทธ์ ≤90%
- * โหลดเอาต์พุต: โหลด <500Ω (0-10mA), โหลด <750Ω (4-20mA)
- * แรงดันใช้งาน: 220VAC10%, 50/60Hz
- * ขนาด 96×105×168 มม.
- * ขนาดเปิด 92×92มม.
- * น้ำหนัก: 0.9กก.
- * ระดับการป้องกัน: IP65
การติดตั้งเครื่องมือ

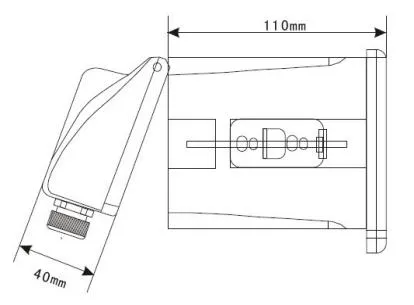

4.1 การติดตั้งตัวเครื่องหลัก
ควรติดตั้งเครื่องมือในตำแหน่งที่สะอาด แห้ง มีการระบายอากาศที่ดี ไม่มีการสั่นสะเทือน โดยไม่มีก๊าซกัดกร่อนรอบๆ

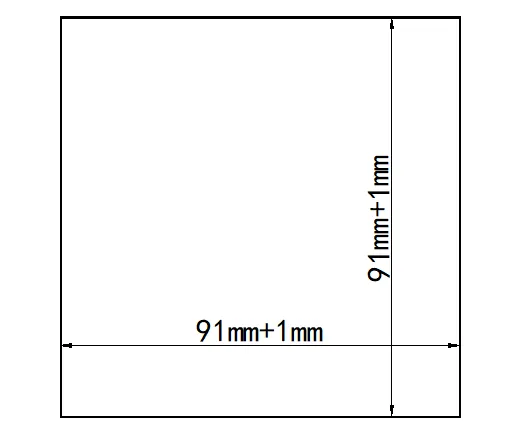

1. ผู้ใช้จำเป็นต้องเปิดช่องเจาะสี่เหลี่ยมบนแผงหน้าปัดหรือแผงยึด

2.ใส่มิเตอร์เข้าไปในตู้เครื่องมือและขันแถบล็อคให้แน่น

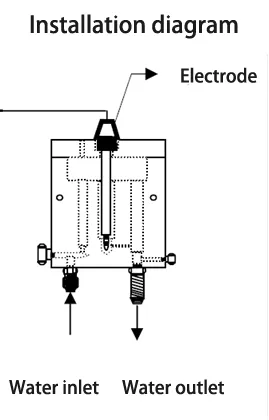

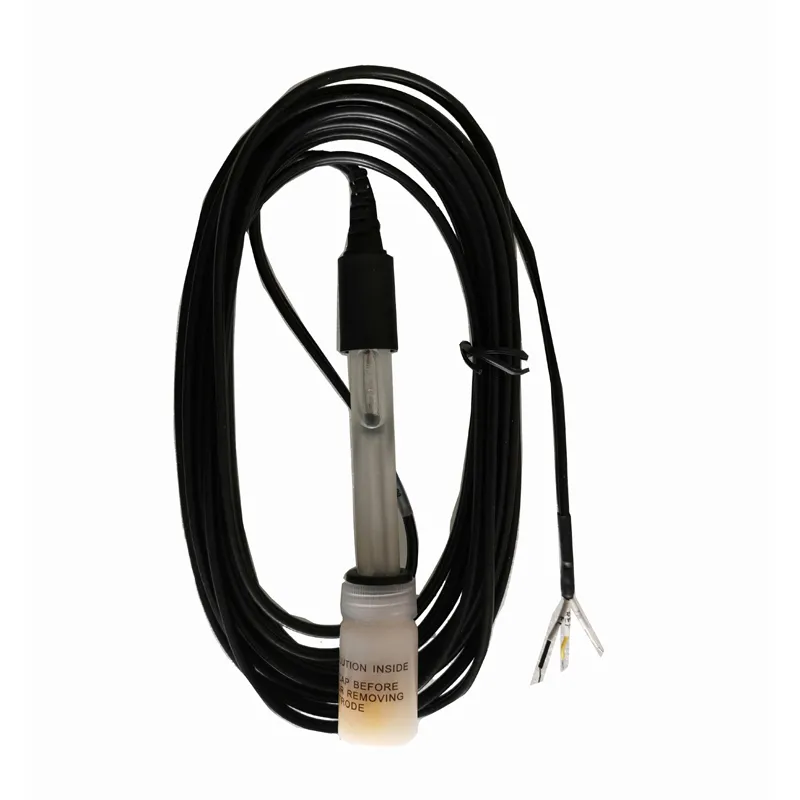

4.2 อิเล็กโทรด

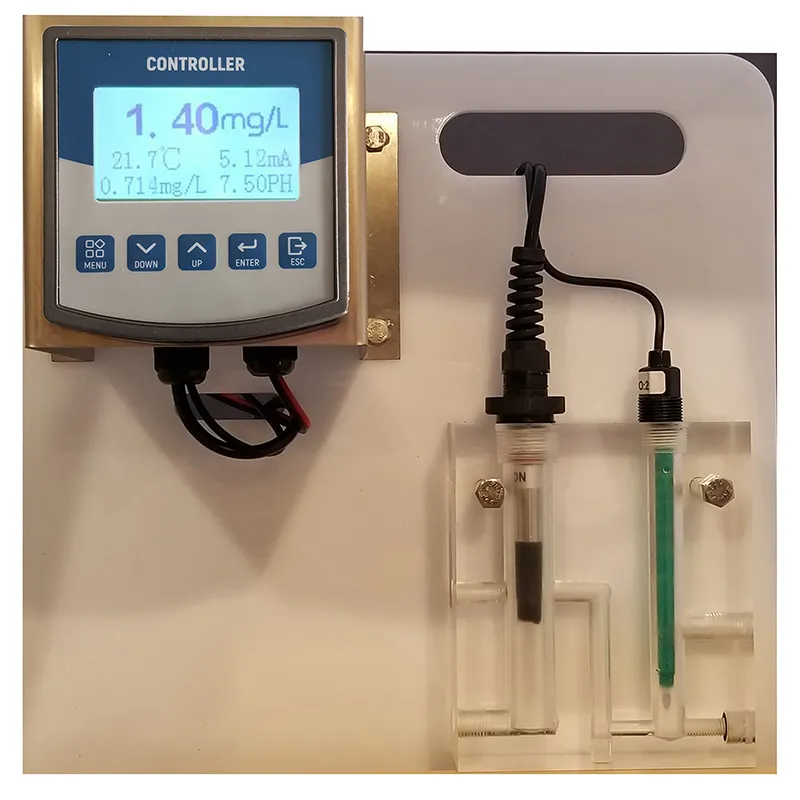

ต้องติดตั้งอิเล็กโทรดในรูที่นั่งอิเล็กโทรดกระแสคงที่ของอุปกรณ์กระแสคงที่หากอุปกรณ์ไหลคงที่ผ่านน้ำอย่างต่อเนื่อง และตรวจสอบให้แน่ใจว่าอิเล็กโทรดแช่อยู่ในน้ำเสมอ หากอุปกรณ์กระแสคงที่สูญเสียน้ำเป็นเวลานาน โปรดถอดเซ็นเซอร์ออกแล้วหุ้มด้วยปลอกยางเดิม ปลอกยางต้องแน่ใจว่ามีของเหลวป้องกัน การติดตั้งเฉพาะมีดังนี้
A、ดึงอิเล็กโทรดออกมาและค่อยๆ ดันปลอกยางของอิเล็กโทรดด้วยเล็บมือของคุณ (หมายเหตุ: อย่าบิดด้วยมือเพื่อหลีกเลี่ยงไม่ให้อิเล็กโทรดเสียหาย) จนกระทั่งปลอกยางถูกดันออกมาจนสุด หมายเหตุ: หากคุณพยายามติดตั้งชั่วคราว วิธีที่ดีที่สุดคือเก็บปลอกยางและของเหลวป้องกันไว้ในปลอก เพื่อว่าหลังจากการติดตั้งการทดสอบ อิเล็กโทรดเก็บตัวอย่างสามารถครอบคลุมปลอกยางและของเหลวป้องกันกลับไปที่อิเล็กโทรด น้ำยาป้องกันมีฤทธิ์กัดกร่อนเล็กน้อย และหากโดนผิวหนังก็จะถูกล้างออกด้วยน้ำ
B、การใส่อิเล็กโทรดเข้าไปในรูคงที่ของอุปกรณ์กระแสคงที่ (ใกล้กับรูของเต้าเสียบน้ำ) ระวังอย่าให้หัวกระจกที่อยู่ด้านบนของเซนเซอร์เสียหาย ต้องแน่ใจว่าใช้เทปวัตถุดิบ (ส่วนเกลียว) สำหรับการซีลกันน้ำก่อนการติดตั้ง การตรวจสอบสื่อที่วัดแบบออนไลน์ควรคงไว้ที่อัตราการไหลคงที่และคงที่ โดยมีอัตราการไหลขั้นต่ำ 15 cm3/s

คำแนะนำเกี่ยวกับแผงหน้าปัดและการเชื่อมต่อ

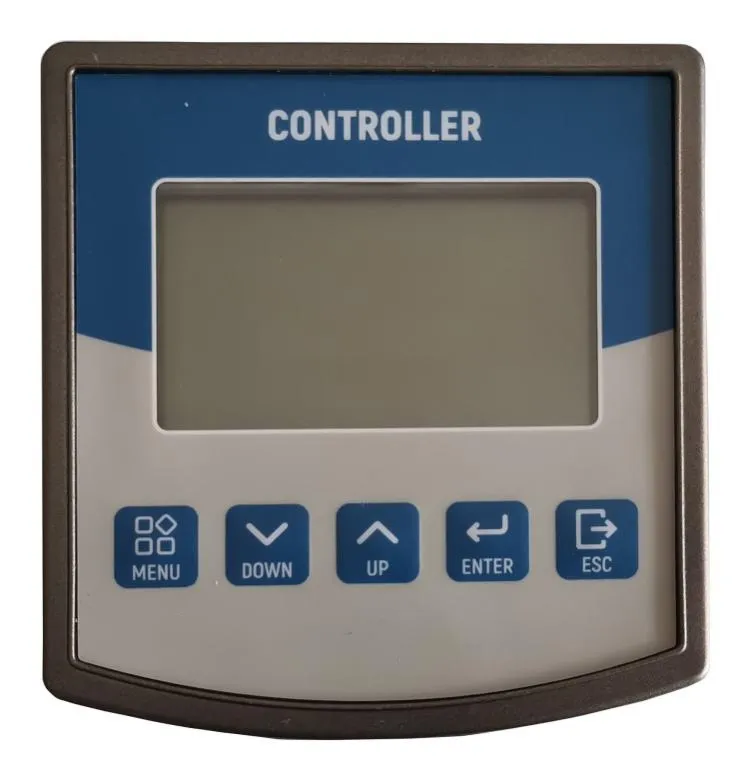

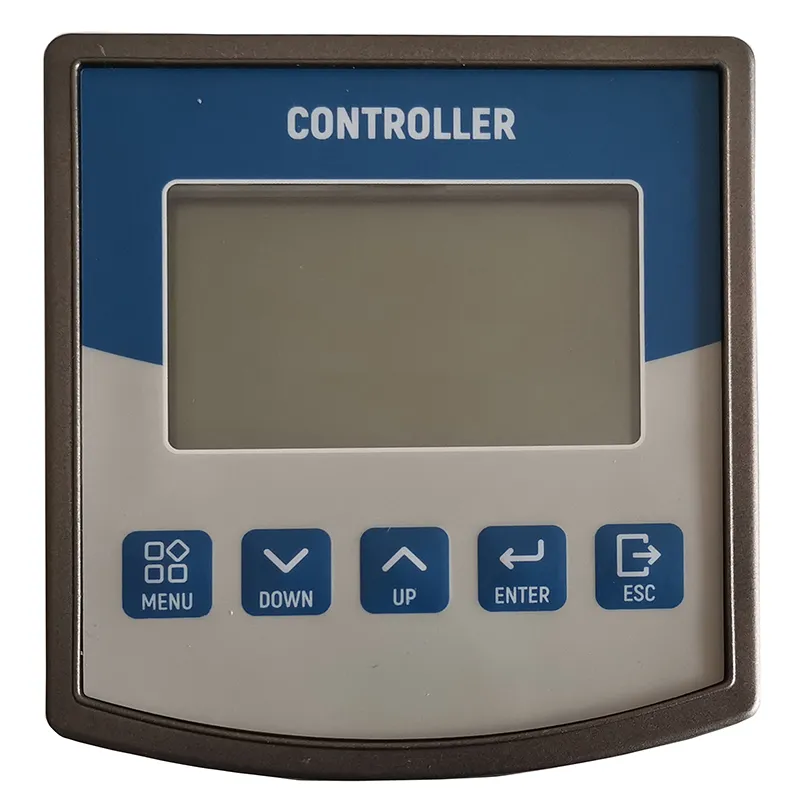

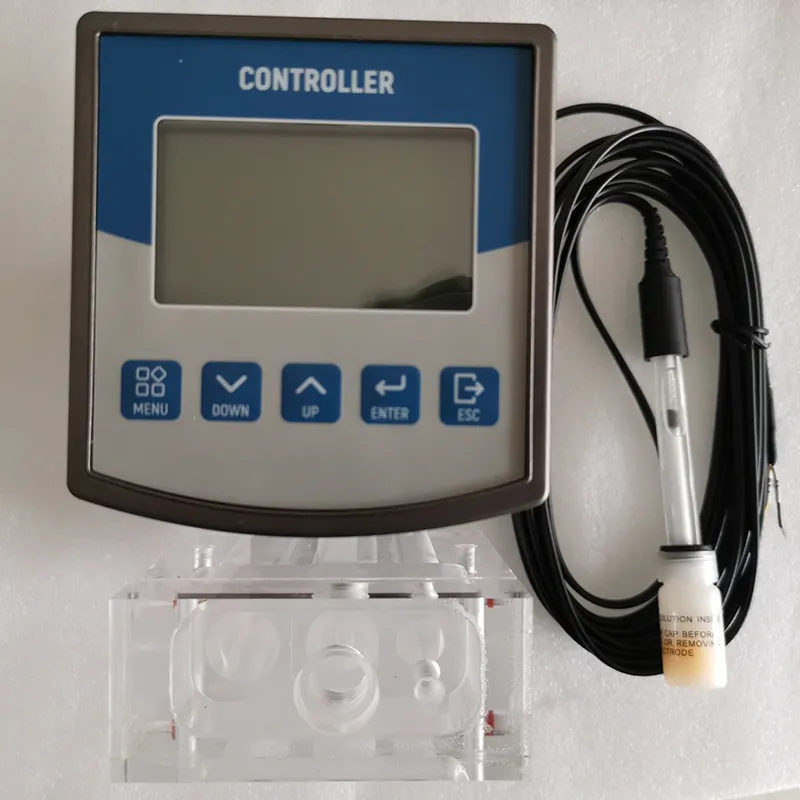

ปุ่มด้านหน้า

1.เมนู 2.ลง 3.ขึ้น 4.เข้า 5.ESC

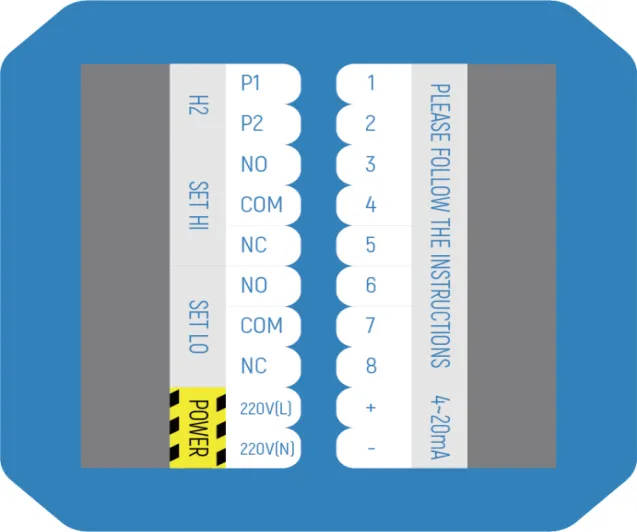

คำแนะนำในการเดินสายไฟสำหรับแผงด้านหลัง

|
P1: H2 รีเลย์เปิดพอร์ตตามปกติ
|
1. EL+:(สายสีดำ)
|
|
P2: พอร์ตทั่วไปของรีเลย์ H2
|
2. IN-:(สายใสสีขาว)
|
|
HI NO: พอร์ตเปิดตามปกติของรีเลย์จุดสูง
|
3.REF: (สายสีเหลือง)
|
|
HI COM: พอร์ตทั่วไปของรีเลย์จุดสูง
|
4.อุณหภูมิ
|
|
HI NC: พอร์ตปิดตามปกติของรีเลย์จุดสูง
|
5.อุณหภูมิ
|
|
LO NO: พอร์ตเปิดตามปกติของรีเลย์จุดต่ำ
|
6.ว่างเปล่า
|
|
LO COM: พอร์ตทั่วไปของรีเลย์จุดต่ำ
|
7. RS485 ก
|
|
LO NC: พอร์ตปิดตามปกติของรีเลย์จุดต่ำ
|
8. RS485 บี
|
|
กำลังไฟ: 220V (ลิตร)
|
9. 4~20mA+
|
|
กำลังไฟ: 220V (นิวตัน)
|
10. 4~20mA-
|
ความสนใจ: หากคุณต้องการการสื่อสาร RS-232 โปรดเลือกอุปกรณ์ RS-485 ถึง RS-232 ที่เหมาะสม ส่วนอินเทอร์เฟซ RS-485 ของเครื่องมือนี้เข้ากันได้กับโปรโตคอล MODBUS สำหรับรายละเอียด โปรดปรึกษาผู้ผลิตหรือผู้จัดจำหน่าย
1. ตรวจสอบให้แน่ใจว่าสายไฟถูกต้องก่อนเปิดเครื่อง การเดินสายไฟที่ไม่ถูกต้องอาจทำให้เครื่องมือเสียหายได้
2. ไม่สามารถเลี่ยงพลังงานจากอุปกรณ์กำลังสูงได้ สายไฟแยกออกจากสายสัญญาณ
3.สายเคเบิลมาตรฐานของเซ็นเซอร์อิเล็กโทรดมีความยาว 3 เมตร หากจำเป็นผู้ใช้สามารถต่อสายได้เอง แต่สูงสุดไม่เกิน 15 เมตร สำหรับสายต่อ ต้องใช้สายเคเบิลความต้านทานต่ำแบบสามแกนชุบเงินพร้อมสายหุ้มฉนวน แนะนำให้ใช้สายไฟต่อพ่วงกับกล่องรวมสัญญาณที่มีฉนวนสูง
การตั้งค่าฟังก์ชั่นมิเตอร์

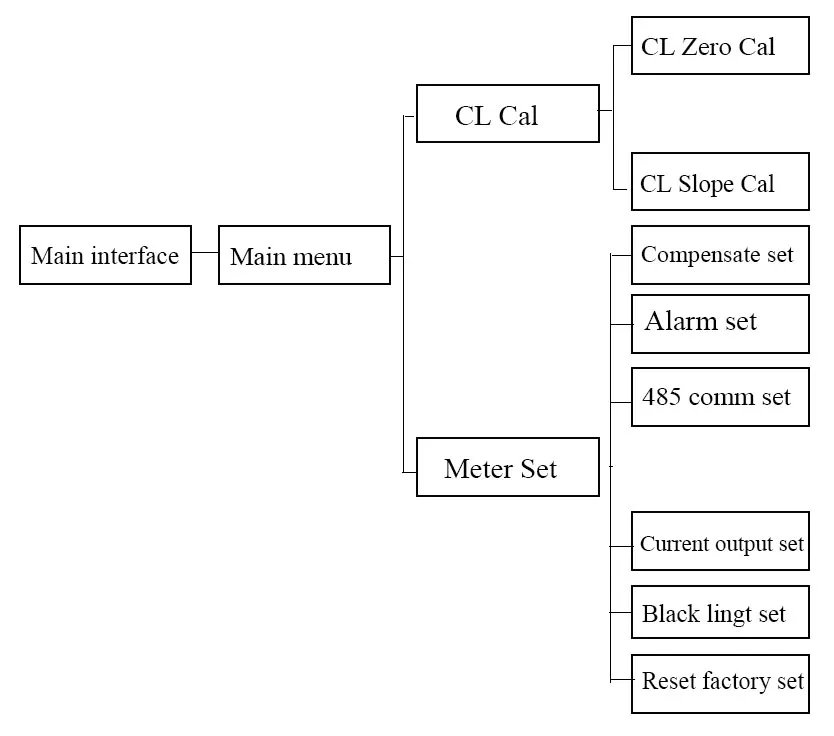

6.1 โครงสร้างเมนู

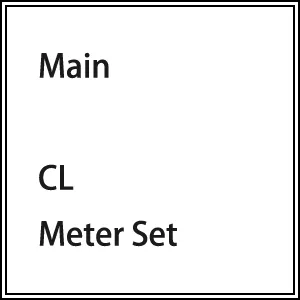

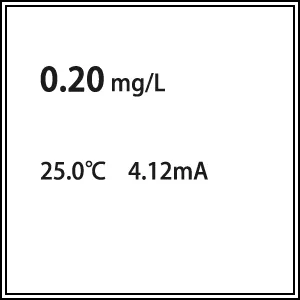

6.2 อินเทอร์เฟซหลักและเมนูหลัก
ค่าคลอรีนตกค้างในอินเทอร์เฟซหลักคือจอแสดงผลหลัก และค่าอุณหภูมิและค่าปัจจุบันคือจอแสดงผลย่อย ด้านบนคือการวัดคลอรีนตกค้างในปัจจุบัน 4.12mA คือค่าเอาต์พุตปัจจุบัน

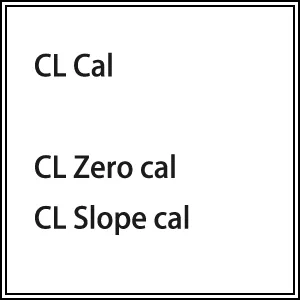

6.3 ซีแอลแคล
เนื่องจากวิธีแรงดันคงที่ ค่าศักย์ไฟฟ้าเป็นศูนย์และความชันของอิเล็กโทรดของอิเล็กโทรดคลอรีนตกค้างใหม่จึงเท่ากัน ไม่จำเป็นต้องมีการสอบเทียบระหว่างการใช้งานปกติ เนื่องจากขั้นตอนการใช้งานจะค่อยๆ เปลี่ยนไป ส่งผลให้เกิดการเสื่อมสภาพ ซึ่งต้องใช้เวลา "สอบเทียบ" สักระยะหนึ่งเพื่อให้มั่นใจในความแม่นยำในการวัด เมนูมีดังนี้:
กดปุ่มขึ้นและลงบนเมนูหลักเพื่อเลือกการสอบเทียบคลอรีนตกค้าง กด ENTER เพื่อเข้าสู่อินเทอร์เฟซการสอบเทียบคลอรีนตกค้าง

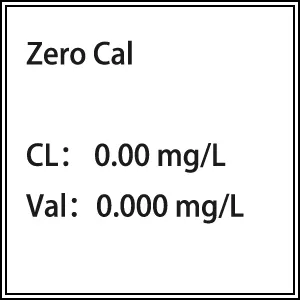

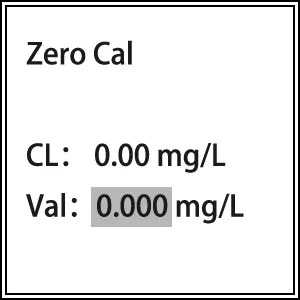

6.4. CL ศูนย์แคล
หากคุณต้องการปรับเทียบจุดศูนย์ของอิเล็กโทรดคลอรีนที่ตกค้าง ให้ซับอิเล็กโทรดเบาๆ ก่อนการสอบเทียบ วางอิเล็กโทรดลงในน้ำปราศจากคลอรีนที่ตกค้าง (เช่น น้ำกลั่น น้ำบริสุทธิ์ ฯลฯ) กดปุ่ม ENTER เพื่อเข้าสู่เครื่องมือ จากนั้นกดปุ่มเลือกเมนู MENU เพื่อให้เคอร์เซอร์ปรากฏขึ้น จากนั้นกดการปรับเปลี่ยนปุ่มขึ้นและลง
ค่าเริ่มต้นคือ 0 โดยปกติไม่จำเป็นต้องเปลี่ยน รอความเสถียรแล้วกด ENTER เพื่อบันทึกข้อมูล กดปุ่ม ESC เพื่อกลับไปยังเมนูก่อนหน้า
6.5. ความชันของ CL
หากคุณต้องการปรับเทียบความชันของอิเล็กโทรดคลอรีนตกค้าง เข้าสู่เมนูการสอบเทียบความชันคลอรีนตกค้าง ก่อนการสอบเทียบ ให้วางอิเล็กโทรดคลอรีนตกค้างในสารละลายคลอรีนมาตรฐานความเข้มข้นตกค้าง กดปุ่ม ENTER เพื่อเข้าสู่เครื่องมือ จากนั้นกดปุ่มเลือกเมนู MENU เพื่อให้เคอร์เซอร์ปรากฏขึ้น ค่าเริ่มต้นคือ 0.20 มก./ลิตร กดปุ่มขึ้นและลงเพื่อเปลี่ยนเป็นค่าความเข้มข้น เช่น 0.30มก./ลิตร รอให้ค่าคลอรีนตกค้างคงที่ แล้วกด ENTER เพื่อบันทึกข้อมูล หลังจากที่ค่าคลอรีนตกค้างคงที่ (±0.01มก./ลิตร) แสดงว่ามีการทำเครื่องหมายไว้ กดปุ่ม ESC เพื่อกลับไปยังเมนูก่อนหน้า
6.6. ชุดชดเชย

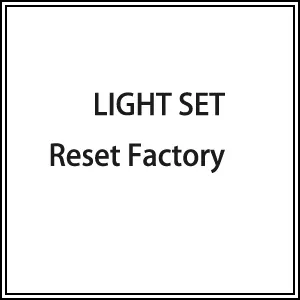

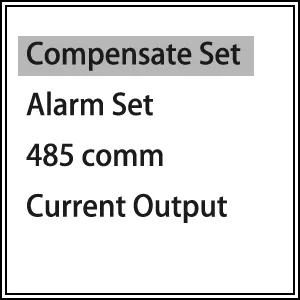

กดปุ่มขึ้นและลงในเมนูหลักเพื่อเลือกการตั้งค่าพารามิเตอร์ กด ENTER เพื่อเข้าสู่เมนูการตั้งค่าพารามิเตอร์ ดังที่แสดงด้านล่าง รูปภาพด้านซ้ายคือหน้าแรก และรูปภาพด้านขวาคือหน้าที่สอง กดปุ่มขึ้นและลงเพื่อเลือกการตั้งค่าแต่ละรายการ รายการแรกจะถูกเลือกในส่วนนี้

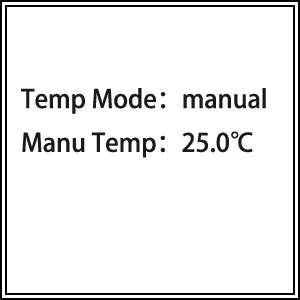

กด ENTER เพื่อเข้าสู่เมนูตั้งค่าการชดเชย กดปุ่มเลือกเมนู MENU เพื่อให้เคอร์เซอร์ปรากฏขึ้นและเลื่อนเคอร์เซอร์ กดปุ่มขึ้นและลงเพื่อแก้ไข อุณหภูมิแบ่งออกเป็นโหมดแมนนวลหรืออัตโนมัติ หากเลือกอัตโนมัติ ค่าที่กำหนดด้วยตนเองจะไม่ถูกต้อง และในทางกลับกัน เมื่อติดตั้งเทอร์มิสเตอร์ NTC ค่าจริงจะถูกวัดโดยอัตโนมัติ หากไม่มีเทอร์มิสเตอร์ NTC คุณสามารถเลือกอินพุตด้วยตนเองได้

กด ENTER เพื่อบันทึกข้อมูล กด ESC เพื่อกลับไปยังเมนูก่อนหน้า

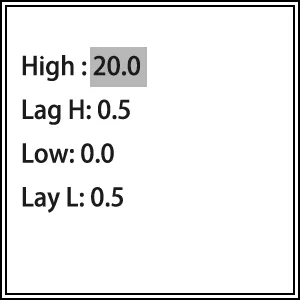

6.7. ตั้งปลุกแล้ว
เลือกการตั้งค่าการเตือนในเมนูการตั้งค่าพารามิเตอร์แล้วกดปุ่ม ENTER เพื่อเข้าสู่เมนูการตั้งค่าการเตือน กดปุ่มเลือกเมนู MENU เพื่อให้เคอร์เซอร์ปรากฏขึ้นและเลื่อนเคอร์เซอร์ คุณสามารถกดปุ่มขึ้นและลงเพื่อแก้ไขได้
เพื่อหลีกเลี่ยงไม่ให้รีเลย์ตีหรือควบคุมค่าคลอรีนตกค้าง เครื่องมือนี้มีฟังก์ชันนี้ การดำเนินการเฉพาะมีดังนี้:

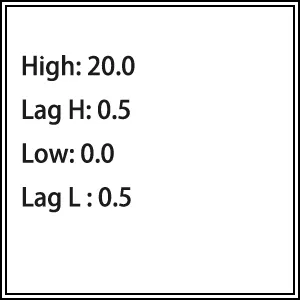

กดขึ้นและลงเพื่อปรับฮิสเทรีซิส คือการปรับฮิสเทรีซีสของรีเลย์ (ลูกค้าสามารถปรับในช่วงนี้ได้ตามความต้องการ โดยค่าเริ่มต้นจากโรงงานคือ 0.5) หลังจากปรับแล้ว ให้กด ENTER เพื่อจัดเก็บ กด ESC เพื่อกลับไปยังเมนูก่อนหน้า
รีเลย์ขีดจำกัดบน: จะอยู่ในค่าที่วัดได้จริงสูงกว่าค่าการตั้งค่าสัญญาณเตือนสูง ค่าสูง
การดำเนินการตามเวลา เมื่อค่าที่วัดได้จริงลดลงต่ำกว่า (ค่า H จุดสูงสุด - ค่าฮิสเทรีซิส H)
รีเลย์ขีดจำกัดล่าง: จะดำเนินการเมื่อค่าที่วัดได้จริงต่ำกว่าค่าที่ตั้งสัญญาณเตือนต่ำ ค่าต่ำ และค่าที่วัดได้จริงจะเพิ่มขึ้นอีกครั้งเมื่อเพิ่มขึ้นด้านบน (ค่า L จุดต่ำ + ค่าฮิสเทรีซิส L) มีประโยชน์ในการยืดอายุของรีเลย์หรือคอนแทคเตอร์ AC ดังนั้นผู้ใช้จึงต้องตั้งค่าสูง ต่ำ และฮิสเทรีซิสตามสถานการณ์จริง

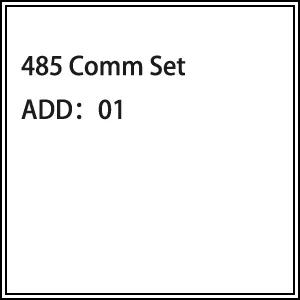

6.8. ชุดสื่อสาร 485 ชุด (อุปกรณ์เสริม)

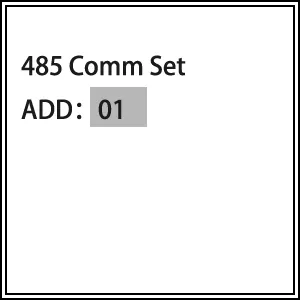

การเลือก 485 Communication ในเมนูการตั้งค่าพารามิเตอร์ และกด ENTER เพื่อเข้าสู่เมนูการสื่อสาร 485 กดปุ่มเลือกเมนู MENU เพื่อให้เคอร์เซอร์ปรากฏขึ้นและเลื่อนเคอร์เซอร์
กดปุ่มถัดไปเพื่อแก้ไข ที่อยู่การสื่อสาร (เลขฐานสิบหก) กด ENTER เพื่อเก็บข้อมูล กด ESC เพื่อกลับไปยังเมนูก่อนหน้า (หมายเหตุ: โปรดปรึกษาผู้ผลิตหรือผู้จัดจำหน่ายสำหรับข้อกำหนดเฉพาะของโปรโตคอล)

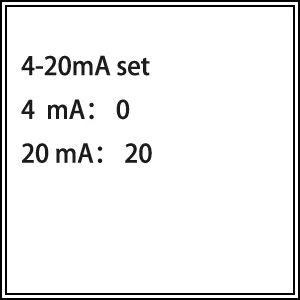

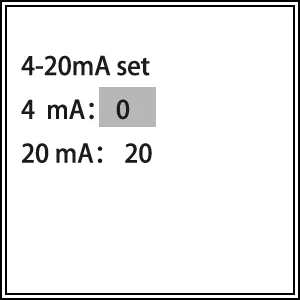

6.9. เอาท์พุทปัจจุบัน
ค่าคลอรีนตกค้างที่สอดคล้องกับเอาต์พุต 4-20 mA คือ 0-20 มก./ลิตร แต่ผู้ใช้สามารถตั้งค่าที่สอดคล้องกันตามความต้องการของตนเองได้ตามต้องการเพื่อให้เป็นไปตามความต้องการในการควบคุมทางอุตสาหกรรม กดปุ่มเลือกเมนู MENU เพื่อให้เคอร์เซอร์ปรากฏขึ้น เลื่อนเคอร์เซอร์ กดปุ่มขึ้นและลงเพื่อแก้ไข กดปุ่ม ENTER เพื่อจัดเก็บข้อมูล กดปุ่ม ESC เพื่อกลับไปยังเมนูก่อนหน้า กระแสไฟขาออก (mA): I=16×(CA)/(BA)+4
หมายเหตุ: I คือค่ากระแสเอาต์พุต 4mA≤I≤20mA
C คือค่าคลอรีนตกค้างปัจจุบันวัดโดยมิเตอร์ 0.00≤C≤20มก./ลิตร
A คือตัวเลขที่สอดคล้องกับ 4 mA ในการตั้งค่า B คือค่าที่สอดคล้องกับ 20 mA ในการตั้งค่า

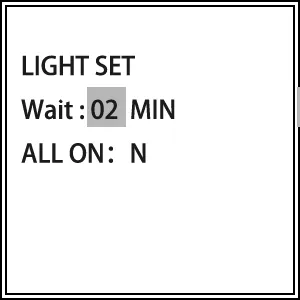

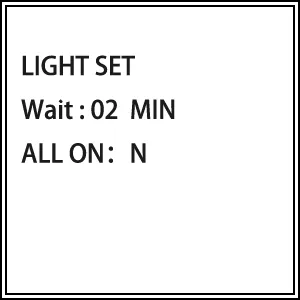

6.10. เวลาแบ็คไลท์
การเลือกเวลาแบ็คไลท์ในเมนูการตั้งค่าพารามิเตอร์แล้วกดปุ่ม ENTER เพื่อเข้าสู่เมนูการตั้งค่าแบ็คไลท์ กดปุ่มเลือกเมนู MENU เพื่อให้เคอร์เซอร์ปรากฏขึ้นและเลื่อนเคอร์เซอร์ คุณสามารถกดปุ่มขึ้นและลงเพื่อแก้ไข กด ENTER เพื่อจัดเก็บข้อมูล กด ESC เพื่อกลับไปยังเมนูระดับก่อนหน้า การควบคุมแบ็คไลท์ช่วยให้มิเตอร์ประหยัดพลังงาน ปกป้องจอแสดงผล และยืดอายุการใช้งาน

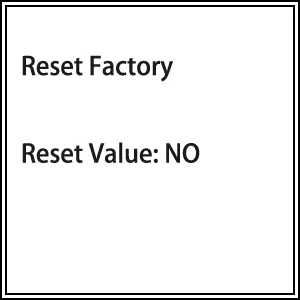

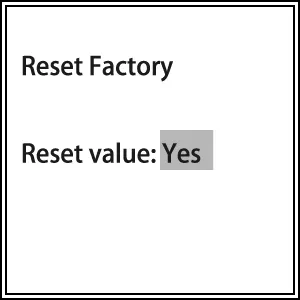

6.11. รีเซ็ตเป็นค่าโรงงาน
ในเมนูการตั้งค่าพารามิเตอร์ ให้เลือก คืนค่าจากโรงงาน แล้วกด ENTER เพื่อเข้าสู่เมนูเริ่มต้นจากโรงงาน กดปุ่มเลือกเมนู MENU เพื่อให้เคอร์เซอร์ปรากฏขึ้น คุณสามารถกดปุ่มขึ้นและลงเพื่อแก้ไข กด ENTER เพื่อเก็บข้อมูล กด ESC เพื่อกลับไปยังเมนูก่อนหน้า
จุดบำรุงรักษารายวัน
เครื่องมือนี้ได้รับการปรับเทียบก่อนออกจากโรงงานและผู้ใช้สามารถนำไปใช้งานได้โดยตรง
การตรวจสอบสื่อที่วัดแบบออนไลน์ควรรักษาไว้ที่อัตราการไหลคงที่และคงที่ โดยมีการไหลขั้นต่ำ 15 cm3/s อัตราความล้มเหลวของอุปกรณ์ทั่วไปอยู่ในระดับต่ำ
บริษัทให้การรับประกันหลังการขายในประเทศภายในหนึ่งปีนับจากวันที่ขาย แต่ไม่รวมถึงความเสียหายที่เกิดจากการใช้งานที่ไม่เหมาะสม หากจำเป็นต้องซ่อมแซมหรือปรับแต่ง โปรดส่งคืน โดยจะต้องชำระค่าขนส่งด้วยตัวเอง และต้องยืนยันพัสดุเพื่อหลีกเลี่ยงการจัดส่ง เสียหายระหว่างทางบริษัทจะซ่อมแซมความเสียหายภายในตัวเครื่องให้ฟรี (หมายเหตุ: อิเล็กโทรดและสารละลายมาตรฐานเป็นวัสดุสิ้นเปลืองและไม่อยู่ในการรับประกัน บริษัทจะรับประกันคุณภาพของอิเล็กโทรดเมื่อมีการจัดส่ง)
