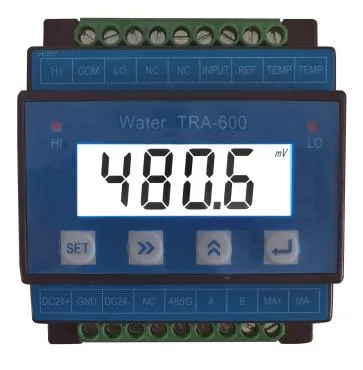

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ
| ช่วงการวัด |
-1,000mV ถึง +1,000mV |
| อัตราส่วนความละเอียด |
0.2 มิลลิโวลต์ |
| ความแม่นยำ |
±0.2 มิลลิโวลต์ |
| โหมดการแสดงผล |
จอแอลซีดี 3½ |
| โหมดการปรับเทียบ |
การสอบเทียบแบบจุดเดียว (การระบุโซลูชันอัตโนมัติ) |
| การชดเชยอุณหภูมิด้วยตนเอง |
0~120℃ |
| ความต้านทานแรงอัดของอิเล็กโทรด |
0~0.5MPa |
| ระยะการวัด |
การกำหนดค่ามาตรฐาน 5m (≤40m) |
| ความเร็วการไหล |
≤3ม./วินาที |
| ความดัน |
≤0.4Mpa |
| เอาท์พุต |
กระแสไฟ 4-20mA หรือ Modbus RS485 (อุปกรณ์เสริม) |
| เอาต์พุตควบคุม |
แม็กซี่. และมินิ (เปิดอย่างต่อเนื่อง) จุดติดต่อ |
| ความจุของจุดสัมผัส |
3A/AC250V (พร้อมโหลดทน) |
| แหล่งจ่ายไฟ |
DC-24V ,0.5A □; (มาตรฐาน) DC-12V ,0.5A □; (ไม่จำเป็น) |
| สภาพแวดล้อม |
ความชื้น: ≤85%/RH; อุณหภูมิ: 0~50℃ |
| ขนาดภายนอก |
92 * 76 * 59 มม. (สูง x กว้าง x ลึก) โหมดการติดตั้ง: การติดตั้ง DIN |

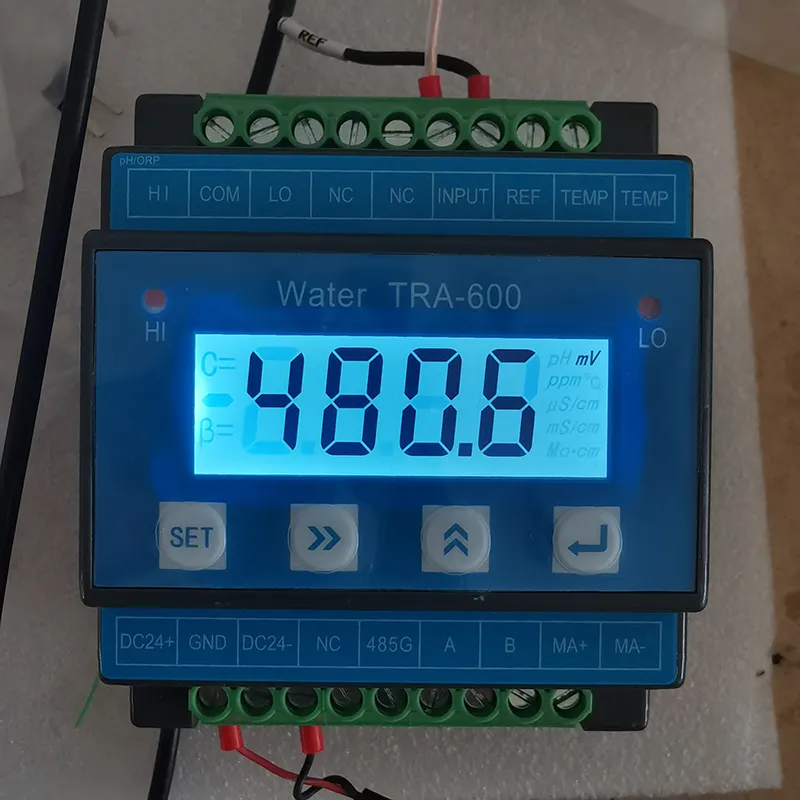

รายละเอียดการเชื่อมต่อสายไฟ

บันทึก: รุ่นมาตรฐานคืออิเล็กโทรด ORP แบบสองสาย

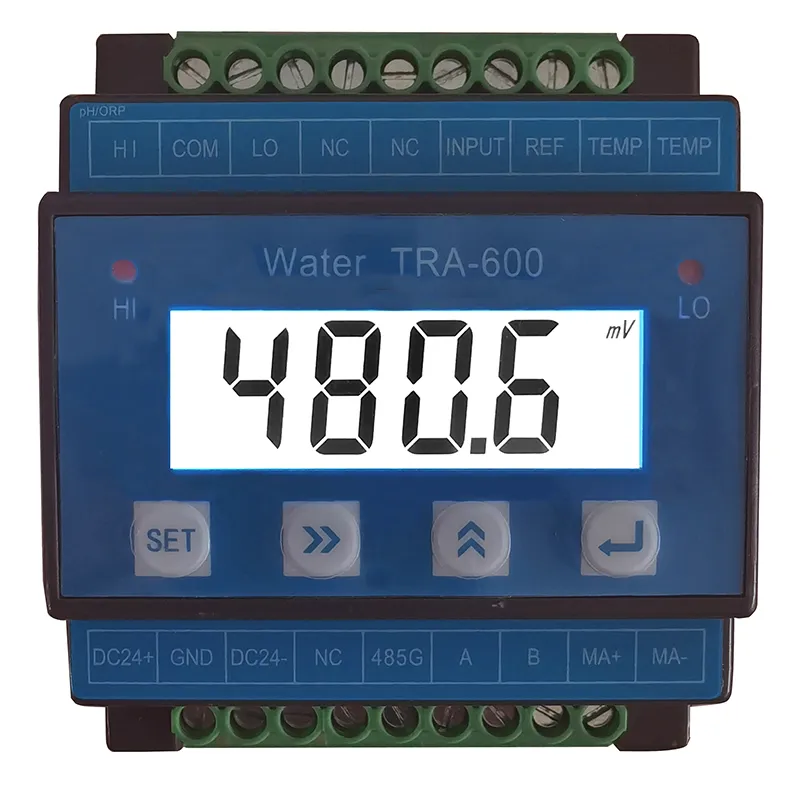

เทอร์มินัล:
|
เลขที่
|
เทอร์มินัล
|
เนื้อหาเทอร์มินัล
|
|
1
|
สวัสดี
|
เปิดเอาต์พุตแจ้งเตือนรีเลย์ขีดจำกัดสูงอย่างต่อเนื่อง
|
|
2
|
คอม
|
รีเลย์เทอร์มินัลทั่วไป
|
|
3
|
โล
|
เปิดเอาต์พุตแจ้งเตือนรีเลย์ขีดจำกัดต่ำอย่างต่อเนื่อง
|
|
4
|
เอ็นซี
|
ว่างเปล่า
|
|
5
|
เอ็นซี
|
ว่างเปล่า
|
|
6
|
ป้อนข้อมูล
|
อินพุตสัญญาณอิเล็กโทรด ORP (สายโปร่งใส)
|
|
7
|
การอ้างอิง
|
สายกราวด์สัญญาณอิเล็กโทรด ORP (สีดำ)
|
|
8
|
อุณหภูมิ
|
ว่างเปล่า
|
|
9
|
อุณหภูมิ
|
ว่างเปล่า
|
ขั้วต่อ B
|
เลขที่
|
เทอร์มินัล
|
เนื้อหาเทอร์มินัล
|
|
1
|
ดีซี24+
|
กำลังไฟเข้า +
|
|
2
|
จีเอ็นดี
|
อุปกรณ์สายดิน
|
|
3
|
ดีซี 24-
|
กำลังไฟเข้า -
|
|
4
|
เอ็นซี
|
ว่างเปล่า
|
|
5
|
485ก
|
สายดินสัญญาณ RS 485
|
|
6
|
A
|
สัญญาณ RS485 ก
|
|
7
|
B
|
RS485 สัญญาณ B
|
|
8
|
แมสซาชูเซตส์+
|
เอาต์พุตสัญญาณปัจจุบัน 4-20mA +
|
|
9
|
แมสซาชูเซตส์
|
กระแสสัญญาณเอาท์พุต 4-20mA -
|
การทำงานของเครื่องมือ

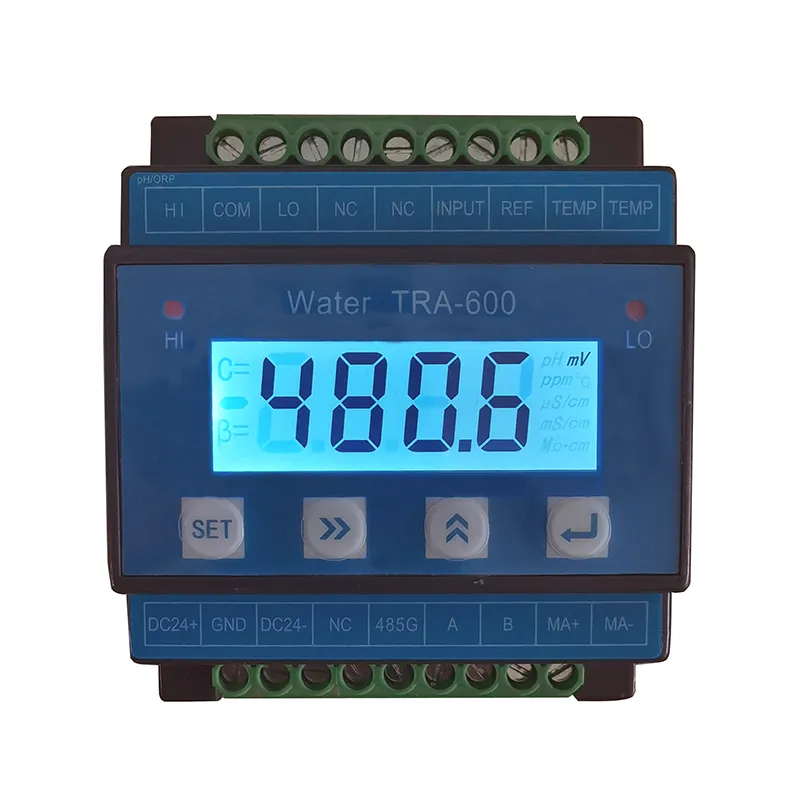

4.1 ฟังก์ชั่นซอฟต์คีย์
|
ซอฟท์คีย์
|
ฟังก์ชั่นที่สำคัญ
|
คำอธิบายฟังก์ชั่น
|
|

|
ปุ่มเมนู
|
ใต้สถานะการวัด ให้เข้าหรือออกจากพารามิเตอร์ที่เกี่ยวข้อง “เมนูการตั้งค่า”
|
|

|
ปุ่ม Shift ขวา
|
Right Shift เพื่อเลือกตัวเลขของพารามิเตอร์ (ตัวเลขจะกะพริบเมื่อเลือก); เลื่อนขึ้นเพื่อเรียกดูเมนู
|
|

|
เพิ่มปุ่ม Shift
|
เปลี่ยนค่าดิจิตอลพารามิเตอร์ที่เลือกและการเปลี่ยนพารามิเตอร์
|
|

|
ยืนยันคีย์
|
ยืนยันการเลือกและเข้าสู่เมนูและบันทึกพารามิเตอร์
|
4.2. การทำงานของเครื่องมือ
ภายใต้อินเทอร์เฟซหลัก กด "
” กดปุ่มเมนูอินเทอร์เฟซ , คำอธิบายโดยละเอียดดังต่อไปนี้:
|
เลขที่
|
เมนู
|
เนื้อหาเมนู
|
|
1
|
อูน-ที
|
หน่วยการวัด: การเปลี่ยนแปลง pH/mV ที่จะแสดง
|
|
2
|
ที--ซี
|
อินเทอร์เฟซชดเชยอุณหภูมิ: (ORP ไม่สามารถทำงานได้)
|
|
3
|
เอชซี--
|
รีเลย์ค่าปิดขีดจำกัดสูง
|
|
4
|
โฮ--
|
รีเลย์ค่าเปิดขีดจำกัดสูง
|
|
5
|
แอลซี--
|
รีเลย์ค่าปิดขีดจำกัดต่ำ
|
|
6
|
โล--
|
รีเลย์ค่าเปิดขีดจำกัดต่ำ
|
|
7
|
เด--
|
ดีเลย์ x วินาทีปลุก
|
|
8
|
4--ก
|
ค่า PH ที่สอดคล้องกัน 4mA
|
|
9
|
20-เอ
|
ค่า PH ที่สอดคล้องกัน 20mA
|
|
10
|
เพิ่ม-
|
ที่อยู่ RS-485 ค่าเริ่มต้น 002
|
|
11
|
บอด
|
ความเร็วรับส่งข้อมูล RS-485 ค่าเริ่มต้น 9600
|
|
12
|
แคลิฟอร์เนีย-
|
เมนูการสอบเทียบ ORP
|
|
13
|
เอฟซี 0
|
คืนค่าการตั้งค่าจากโรงงานให้กับผู้ใช้
|
|
14
|
เอฟเอซี -
|
เมนูการตั้งค่าจากโรงงานเฉพาะสำหรับโรงงานเท่านั้น
|
บันทึก:หลังจากตั้งค่าตัวเลือกแล้ว คุณต้องกดปุ่ม
เพื่อบันทึกข้อมูล
การสอบเทียบเครื่องมือ
การสอบเทียบจะอยู่ในรูปแบบของการสอบเทียบแบบจุดเดียว ฟังก์ชั่นการป้องกันการสอบเทียบอัตโนมัติทำงานในกระบวนการสอบเทียบ การสอบเทียบที่ผิดกฎหมายจะไม่ถูกดำเนินการ
ก่อนเริ่มการสอบเทียบ ตรวจสอบให้แน่ใจว่าคุณได้ทบต้นแล้ว มาตรฐานการสอบเทียบเริ่มต้นคือ 240mV ค่านี้สามารถเปลี่ยนแปลงได้ ก่อนเริ่มการสอบเทียบ อิเล็กโทรดจะต้องจุ่มลงในน้ำและเปิดใช้งานในน้ำสะอาดหรือสารละลายที่วัดเป็นเวลา 5 นาที
วิธีการสอบเทียบมีดังนี้: เมื่ออยู่ในสถานะการวัด
กดปุ่ม
และ
จนกระทั่งเครื่องมือแสดง "CAL" และเข้าสู่สถานะการสอบเทียบ
กดปุ่ม
และเครื่องมือจะแสดง "240mV" ใส่อิเล็กโทรดที่ทำความสะอาดแล้วลงในสารละลายบัฟเฟอร์ "240mV"
กดปุ่ม
ตัวควบคุมจะแสดงค่าบัฟเฟอร์ปัจจุบัน "240mV" เมื่อค่า ORP คงที่และรอ 3 ถึง 5 นาทีให้กดปุ่ม
เพื่อบันทึก
ในระหว่างการสอบเทียบ หากตัวควบคุมแสดง "ERR" ซึ่งระบุว่าการสอบเทียบล้มเหลว จำเป็นต้องสอบเทียบใหม่ หากการสอบเทียบล้มเหลวหลายครั้ง โปรดเปลี่ยนอิเล็กโทรด ORP หรือติดต่อกับซัพพลายเออร์

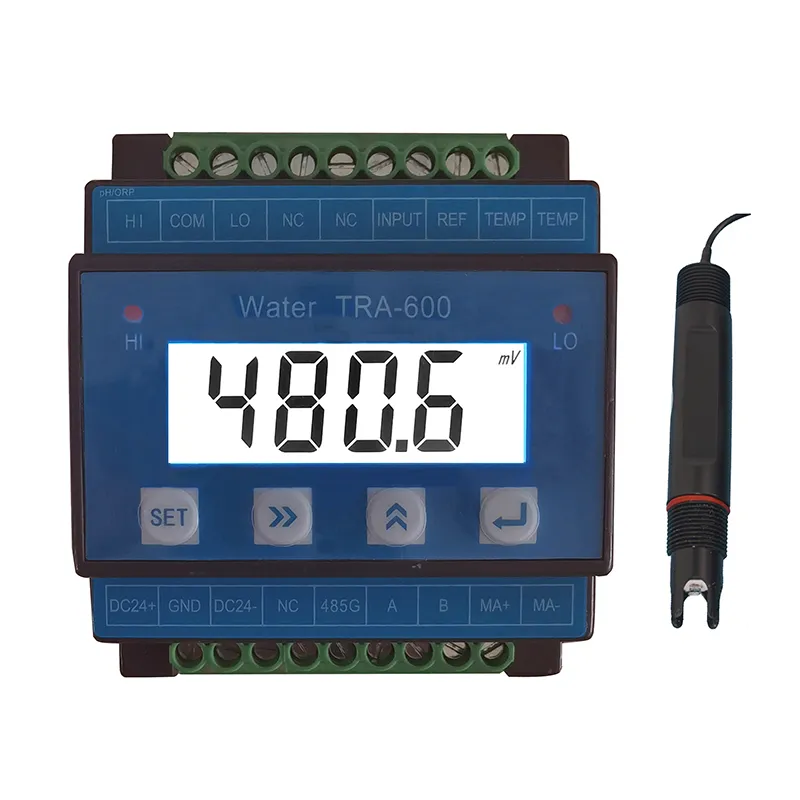

การติดตั้งอิเล็กโทรดวัด

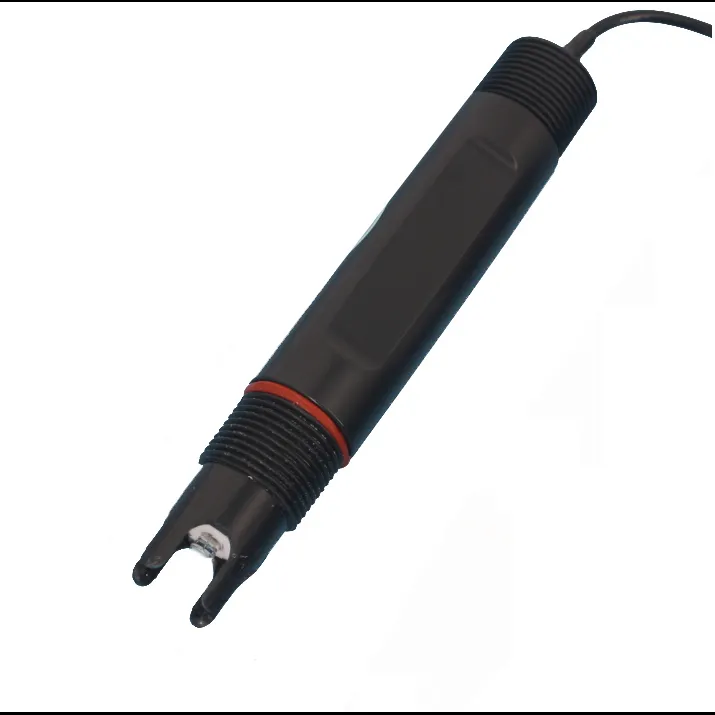

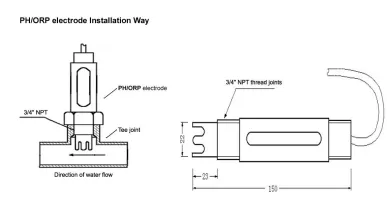

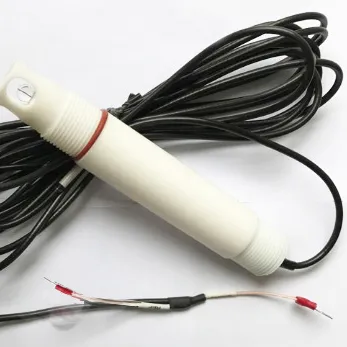

อิเล็กโทรดสำหรับการวัดเป็นอิเล็กโทรดผสมที่มีเปลือกพลาสติกและข้อต่อแบบเกลียว 3/4 " NPT โปรดติดตั้งอย่างเคร่งครัดตามแผนภาพต่อไปนี้:

ข้อต่อเกลียวขนาด 3/4"BSP
จุดที่น่าสนใจ:
1) ต้องติดตั้งอิเล็กโทรดโดยที่ความเร็วการไหลคงที่ และฟองอากาศไม่ค่อยรวมตัวกันหรือมีน้ำนิ่งซึ่งอาจนำไปสู่ความคลาดเคลื่อนได้
2) อิเล็กโทรดจะต้องจมอยู่ใต้น้ำลึก
3) สายเคเบิลที่รวบรวมสัญญาณ PH ซึ่งเป็นรูปแบบของสัญญาณที่มีศักยภาพอ่อนจะต้องแยกสายและจะต้องไม่ใช้ท่อป้องกันร่วมกับสายไฟและสายควบคุมเพื่อหลีกเลี่ยงการรบกวน
การบำรุงรักษาอิเล็กโทรดการวัด:
1) หลีกเลี่ยงการวางอิเล็กโทรดไว้ในอากาศแห้ง เมื่อไม่ได้ใช้งานอิเล็กโทรด ให้ทำความสะอาดด้วยน้ำแล้วใส่กลับเข้าไปในกล่องบรรจุของเหลวที่มี KCL 1 โมล หรือใส่อิเล็กโทรดลงในภาชนะที่มี KCL 1 โมลอยู่ในนั้น
2) ต้องทำความสะอาดอิเล็กโทรดอย่างสม่ำเสมอ หากหลอดแก้วของอิเล็กโทรดและโพลีเตตราฟลูออโรเอทิลีน (PTFE) สัมผัสกันและทำให้สกปรก ให้ทำความสะอาดด้วยสารต่อไปนี้:
1 ใช้สารออกฤทธิ์ที่พื้นผิวเพื่อกำจัดไขมันหรือสิ่งที่มันเยิ้ม
2 ใช้สารละลายกรดไฮโดรคลอริก 10% เพื่อกำจัดตะกอนแคลเซียมหรือไฮดรอกไซด์ของโลหะ
3 ใช้สารละลายกรดไฮโดรคลอริก 10% เพื่อกำจัดตะกอนซัลไฟด์ ใช้ส่วนผสมของสารละลายกรดไฮโดรคลอริก 10% และเปปซินเพื่อกำจัดกาวโปรตีน
การบำรุงรักษาเครื่องมือ
1) อิเล็กโทรดสำหรับการวัดเป็นชิ้นส่วนที่แม่นยำ และไม่ควรนำออกจากห้องตรวจวัด เว้นแต่จำเป็นต้องทำเช่นนั้น ต้องทำความสะอาดอิเล็กโทรด ORP เป็นประจำ
2) สายวัดเป็นสายพิเศษที่ห้ามเปลี่ยนเป็นสายชนิดอื่น สายเคเบิลที่ไม่ผ่านการรับรองอาจทำให้เกิดข้อผิดพลาดใหญ่ได้
3) หากอิเล็กโทรดการวัดเสียหายหรือสูญเสียประสิทธิภาพ ให้ซื้อและแทนที่ด้วยอิเล็กโทรด ORP ประเภทเดียวกัน และปรับเทียบตามบทที่ห้าของคู่มือนี้
4) เครื่องมือนี้ประกอบด้วยวงจรรวมและส่วนประกอบอิเล็กทรอนิกส์ที่ถูกต้อง ดังนั้นจึงต้องได้รับการปกป้องจากความชื้น

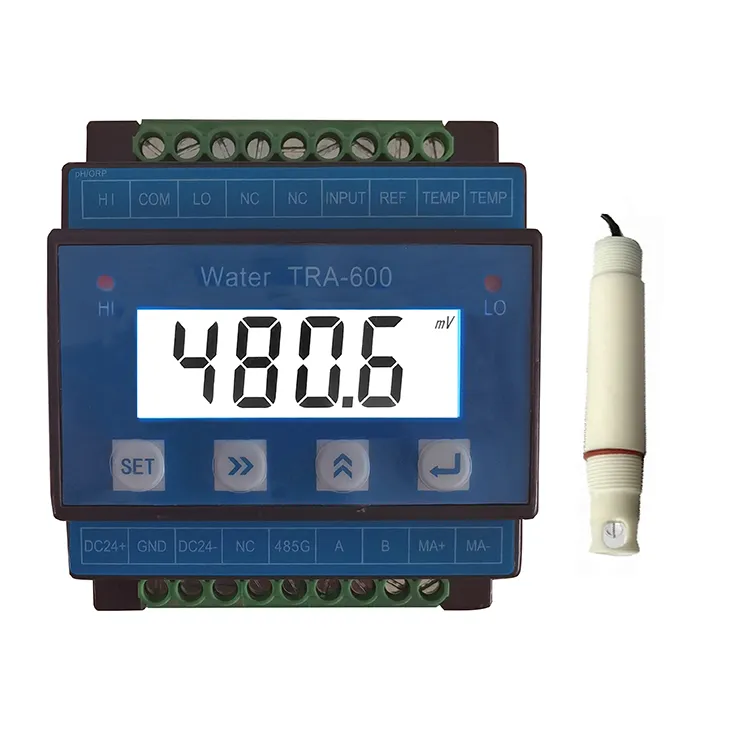

เครื่องดนตรีทั้งชุด
|
เครื่องส่งโออาร์พี
|
1 ชิ้น
|
|
เซ็นเซอร์โออาร์พี
|
1 ชิ้น
|
|
แคลมป์ยึด
|
1คู่
|
|
คู่มือการใช้งาน
|
1 สำเนา
|
