คุณสมบัติหลัก
มีลักษณะของโครงสร้างที่เรียบง่าย ใช้งานง่าย มีการสูญเสียแรงดันเล็กน้อย และบำรุงรักษาง่าย Rotameter เหมาะสำหรับการวัดการไหลขนาดเล็กผ่านท่อที่มีเส้นผ่านศูนย์กลาง D<150 มม. และยังสามารถวัดการไหลของตัวกลางที่มีฤทธิ์กัดกร่อนได้อีกด้วย
ข้อมูลจำเพาะหลัก
- • แรงดันใช้งาน: ≤ 0.6MPa
- • อุณหภูมิในการทำงาน:0~60℃
- • ความแม่นยำ:±4%
- • วัสดุของตัวเครื่อง: อะคริลิค
- • วัสดุที่เหมาะสม :ABS หรือ SS
- • วัสดุลอยตัว: SS
- • วัสดุโอริง: ยางซิลิโคน
- • สกรูยึดที่ระยะกึ่งกลาง F คือ M6×11
- • มีข้อกำหนดเฉพาะที่ปรับแต่งได้
- • เมื่อมิเตอร์วัดการไหลติดตั้งเกลียวภายนอก ความยาวรวมคือ A เมื่อมิเตอร์วัดการไหลติดตั้งเกลียวภายใน ความยาวทั้งหมดคือ B
วิธีการติดตั้ง
RotaMeter มีโครงสร้างที่เรียบง่าย และโดยทั่วไปจะติดตั้งในแนวตั้งบนแผงหรือส่วนท่อแนวตั้ง เหมาะสำหรับการวัดการไหลของตัวกลางที่มีความเร็วต่ำและไหลต่ำ แต่ไม่สามารถวัดตัวกลางที่มีสิ่งสกปรกมากขึ้นได้ ตัวกลางของของไหลผ่านเครื่องวัดการไหลของโรเตอร์จากล่างขึ้นบน

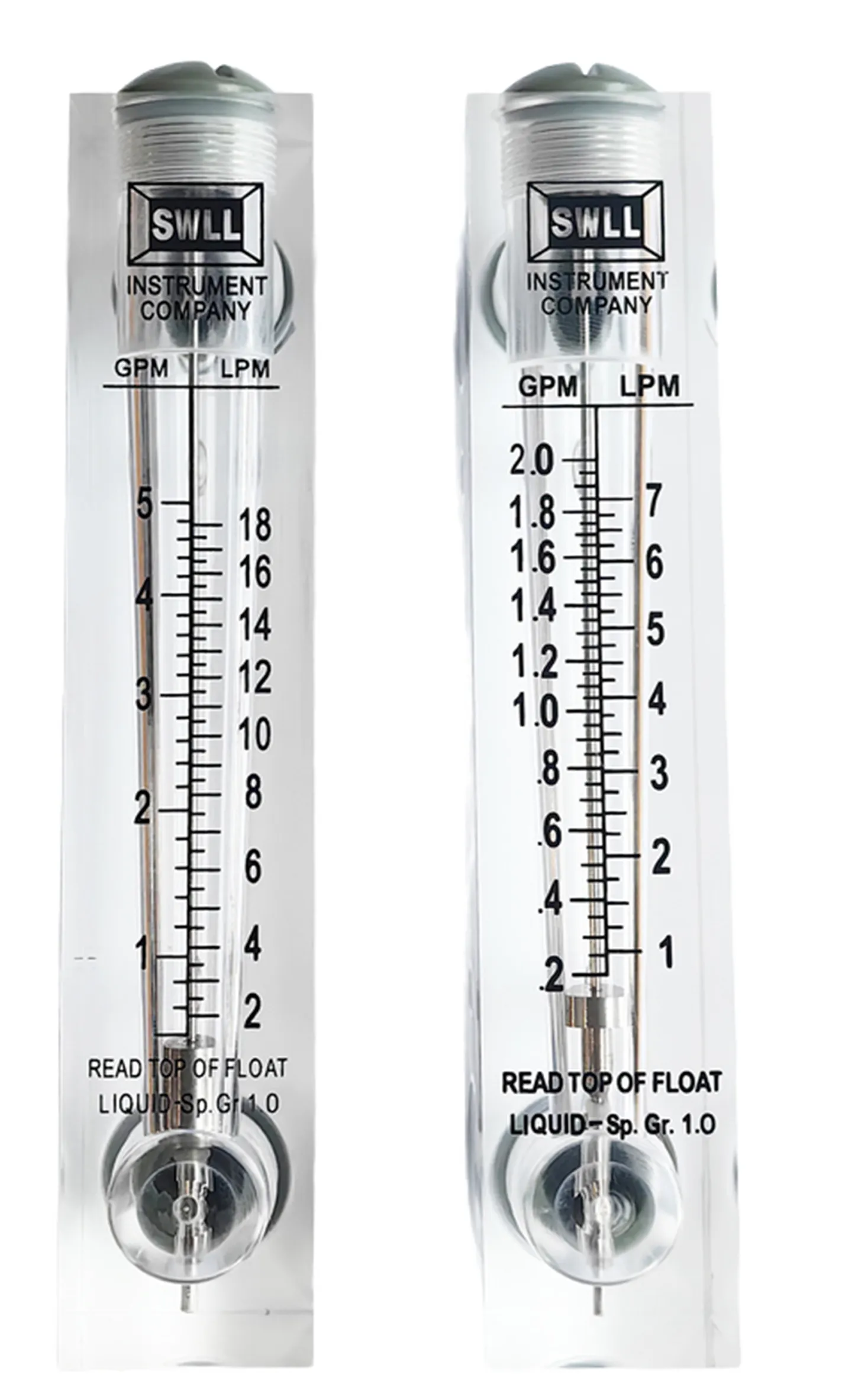

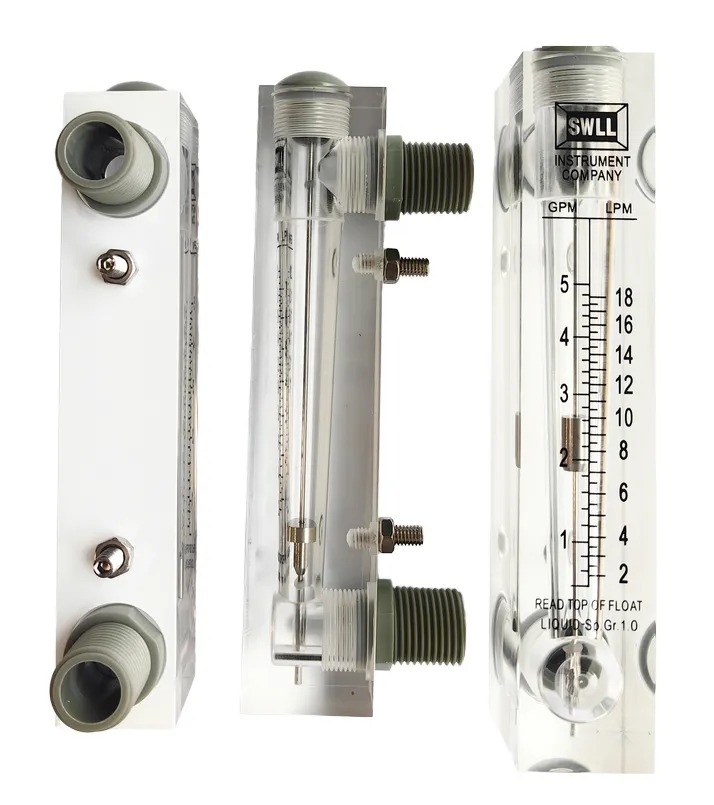

1. แผงติดตั้ง Rotameter:
โดยทั่วไป Panel Rotameter ซีรีส์ LZM จะถูกติดตั้งบนแผงควบคุม โดยมีทั้งทางเข้าและทางออกอยู่ที่ด้านหลัง ดังนั้นก่อนการติดตั้ง พอร์ตเชื่อมต่อทางเข้าและทางออกและรูสกรูยึดเครื่องมือจะต้องอยู่ในสถานะเปิด
1.1 มวัสดุ:
|
ร่างกาย
|
ฟิตติ้ง
|
ปรับวาล์ว
|
โอริง
|
|
√ อะคริลิก
|
√ 1 .เอบีเอส 4. PA
2. PP 5. ทองเหลือง (แผ่นโครเมียม)
3. พีวีซี 6. เอสเอส
|
√ 1.สส
1. อะคริลิก
2. ไฟเบอร์
|
√ 1.ยางซิลิโคน
2.ยางฟลูออโร
3.อีพีดีเอ็ม
|
บันทึก:
ทำเครื่องหมายด้วย √ วัสดุของเครื่องวัดการไหลคือการกำหนดค่าทั่วไป
1.2 พารามิเตอร์ทางเทคนิค:
|
แบบอย่าง
|
พิสัย
|
Nm³/h(แก๊ส)
|
สกรูเกลียว
|
ความแม่นยำ
|
ขนาด(มิลลิเมตร)
|
|
GPM (ของเหลว)
(แกลลอน/นาที)
|
LPM(ของเหลว)
(ลิตร/นาที)
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
ขนาดรู
|
|
LZM-15
|
0.05~0.5
0.1~1
0.2~2
0.3~3
0.5~5
|
0.2~2
0.5~4
1~7
1~11
2~18
10~100LPH
16~160LPH
25~250LPH
|
0.1~1
0.2~2
0.5~3
0.6~6
1.2~12
1.6~16
2.5~25
1~10
|
(ชาย)
1/2"BSPT
(หญิง)
1/4"BSPT
|
±4%
|
176
|
32
|
168
|
35
|
19
|
76
|
127
|
26
|
|
LZM-25
|
1~10
2~15
2~20
3~30
5~35
5~40
|
5~40
10~50
10~70
10~110
20~140
10~150
|
6~60ลบ.ม./ชม
16~160ลบ.ม./ชม
25~250Nm³/ชม
|
(ชาย)
1"บีเอสพีที
|
234
|
45
|
226
|
46
|
27
|
100
|
160
|
38
|
|
LZM-50
|
5~45
10~50
10~60
20~80
25~100
30~150
|
10~170
50~190
20~220
90~300
100~350
100~500
|
|
(ชาย)
2"บีเอสพีที
|
296
|
70
|
281
|
82.5
|
41
|
100
|
190
|
64
|

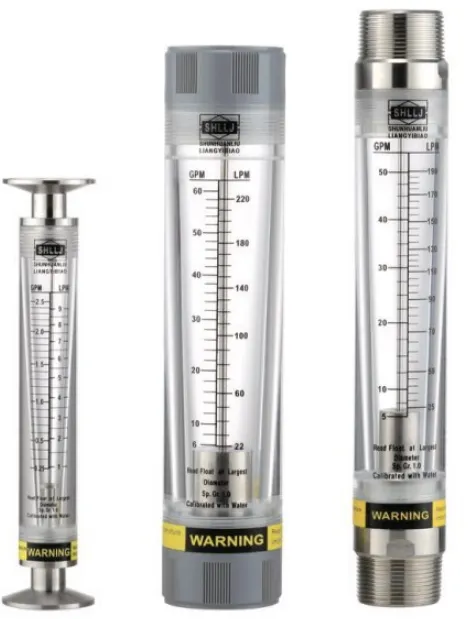

2. Rotameter การติดตั้งท่อ:
Rotameter ซีรีส์ท่อ LZM-G สามารถเชื่อมต่อโดยตรงกับท่อ โดยทางเข้าและทางออกอยู่ที่ปลายด้านบนและล่างของมิเตอร์วัดการไหล รูปร่างอาจเป็นรูปทรงกลม สี่เหลี่ยม หรือรูปหลายเหลี่ยมอื่นๆ (โดยทั่วไปมักใช้เป็นรูปวงกลม) เธรดการเชื่อมต่ออาจเป็นได้ทั้งภายนอกหรือภายใน และคุณสมบัติและวัสดุของเธรดสามารถปรับแต่งได้ตามความต้องการ
 |
 |
|

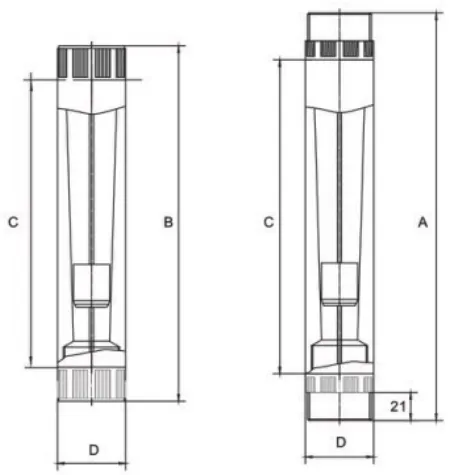

เธรดภายใน
แผนภาพลักษณะที่ปรากฏ
|
เธรดภายนอก
แผนภาพลักษณะที่ปรากฏ
|
2.1 วัสดุ:
|
ร่างกาย
|
ฟิตติ้ง
|
ลอย
|
โอริง
|
|
√ 1. พีซี
2.มหาวิทยาลัยสงขลานครินทร์
3. อส
|
√ 1 .ABS 4. ทองเหลือง
2. PP 5. ทองเหลือง (แผ่นโครเมียม)
3. พีวีซี 6. เอสเอส
|
√ 1.สส
|
√ 1.ยางซิลิโคน
2.ยางฟลูออโร
3.อีพีดีเอ็ม
|
บันทึก:
ทำเครื่องหมายด้วย √ วัสดุของเครื่องวัดการไหลคือการกำหนดค่าทั่วไป
2.2 พารามิเตอร์ทางเทคนิค:
|
แบบอย่าง
|
พิสัย
|
Nm³/h(แก๊ส)
|
สกรูเกลียว
|
ความแม่นยำ
|
ขนาด(มิลลิเมตร)
|
|
GPM (ของเหลว)
(แกลลอน/นาที)
|
LPM(ของเหลว)
(ลิตร/นาที)
|
A
|
B
|
C
|
D
|
|
LZM-15G
|
0.05~0.5
0.1~1
0.15~1.5
0.2~2
0.25~2.5
0.3~3
0.5~5
|
0.18~1.8
0.4~4
0.5~5.5
1~7
1~9
1~11
1.8~18
|
0.8~8
1~10
1.2~12
1.6~16
2.5~25
6~60LPM
|
(ภายนอก)
G1/2"
1/2"บีเอสพี
(ภายใน)
G1/2"
1/2"บีเอสพี
|
±4%
|
235
|
233
|
180
|
32
|
|
LZM-20G
|
1~10
1.5~15
2~20
3~30
5~35
4~40
|
4~40
5~55
10~70
10~110
20~140
15~150
|
4~40
6~60
|
(ภายนอก)
G1/¼"
1//¼"บีเอสพี
(ภายใน)
G3/4"
3/4"บีเอสพี
|
330
|
283
|
236
|
45
|
|
LZM-25G
|
1~10
2~20
3~30
5~35
4~40
5~50
6~60
|
4~40
10~70
10~110
20~140
15~150
25~190
30~225
|
15~140
16~160
25~250
40~400
|
(ภายนอก)
G1/½"
1//½"บีเอสพี
(ภายใน)
G1"
1"บีเอสพี
|
319
|
297
|
235
|
51
|
|
LZM-40G
|
4~40
6~60
20~80
15~100
|
15~150
22~220
30~300
50~400
|
|
(ภายใน)
G1/½"
1/½"บีเอสพี
|
340
|
302
|
240
|
65
|
|
LZM-50G
|
20~80
20~100
20~120
40~150
60~200
|
100~300
100~350
100~450
150~550
150~750
|
100~500
100~600
300~900
|
(ภายนอก)
จี2"
2"บีเอสพี
(ภายใน)
จี2"
2"บีเอสพี
|
400
|
367
|
294
|
75
|

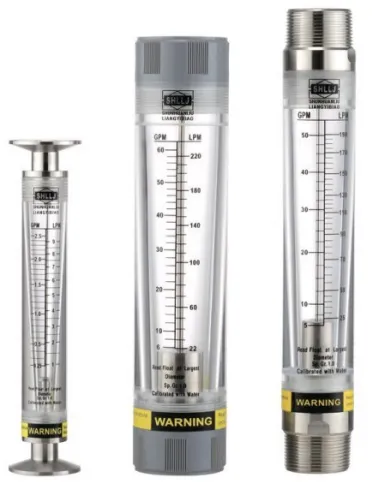

3. รูปภาพ Rotameter:
4.การประยุกต์ใช้โรตามิเตอร์:

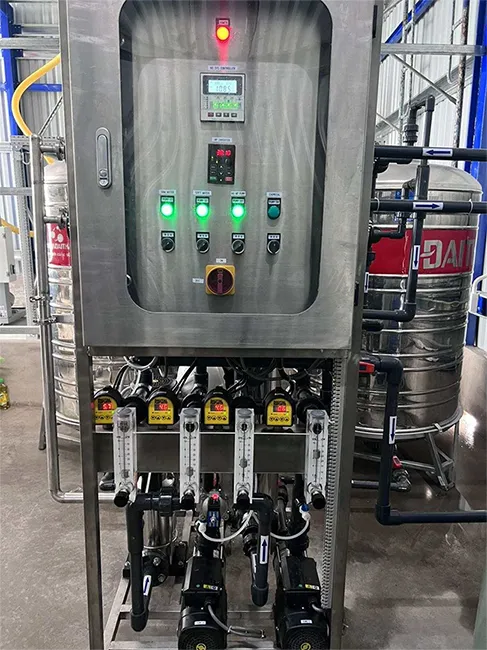

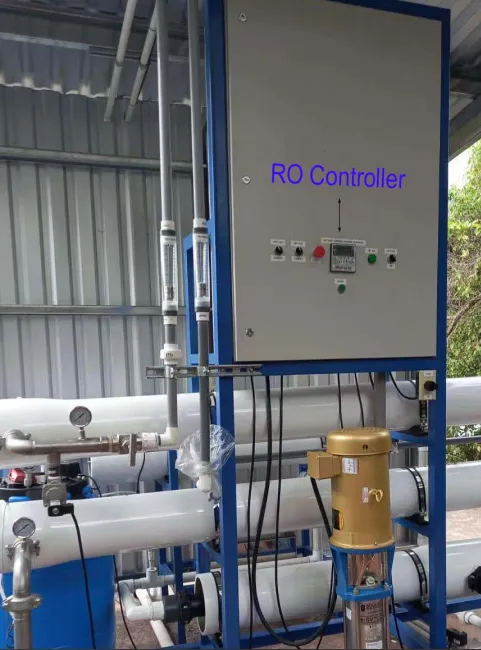

เนื่องจากประสิทธิภาพและความน่าเชื่อถือที่ยอดเยี่ยมต่างๆ Rotameters จึงถูกนำมาใช้กันอย่างแพร่หลายในด้านเคมี ยา การทำกระดาษ การบำบัดน้ำ อุปกรณ์กรองน้ำ RO ฯลฯ
